Produktdetails

Gantry-CNC-Fräsmaschine der Serie XKW23

Die Maschine verfügt über eine hochsteife Portalrahmenstruktur. Die wichtigen Gussteile werden zwei Alterungsbehandlungen unterzogen, die eine hervorragende statische und dynamische Steifigkeit sowie Präzisionsstabilität gewährleisten. Alle drei Achsen sind mit vorgespannten Doppelmutter-Kugelumlaufspindeln ausgestattet und vorgedehnt, wobei die X/Y-Achsen robuste Linearführungen und die Z-Achse rechteckige Hartschienen mit zwei Stickstoff-Flüssigkeitsausgleichszylindern verwenden. Die Spindeleinheit ist sehr steif und kann wahlweise mit Getriebe oder Direktantrieb ausgestattet werden.

Menge:
Verfügbarkeit:





Erkundigen Zum Warenkorb hinzufügen

Ⅰ.Eigenschaften

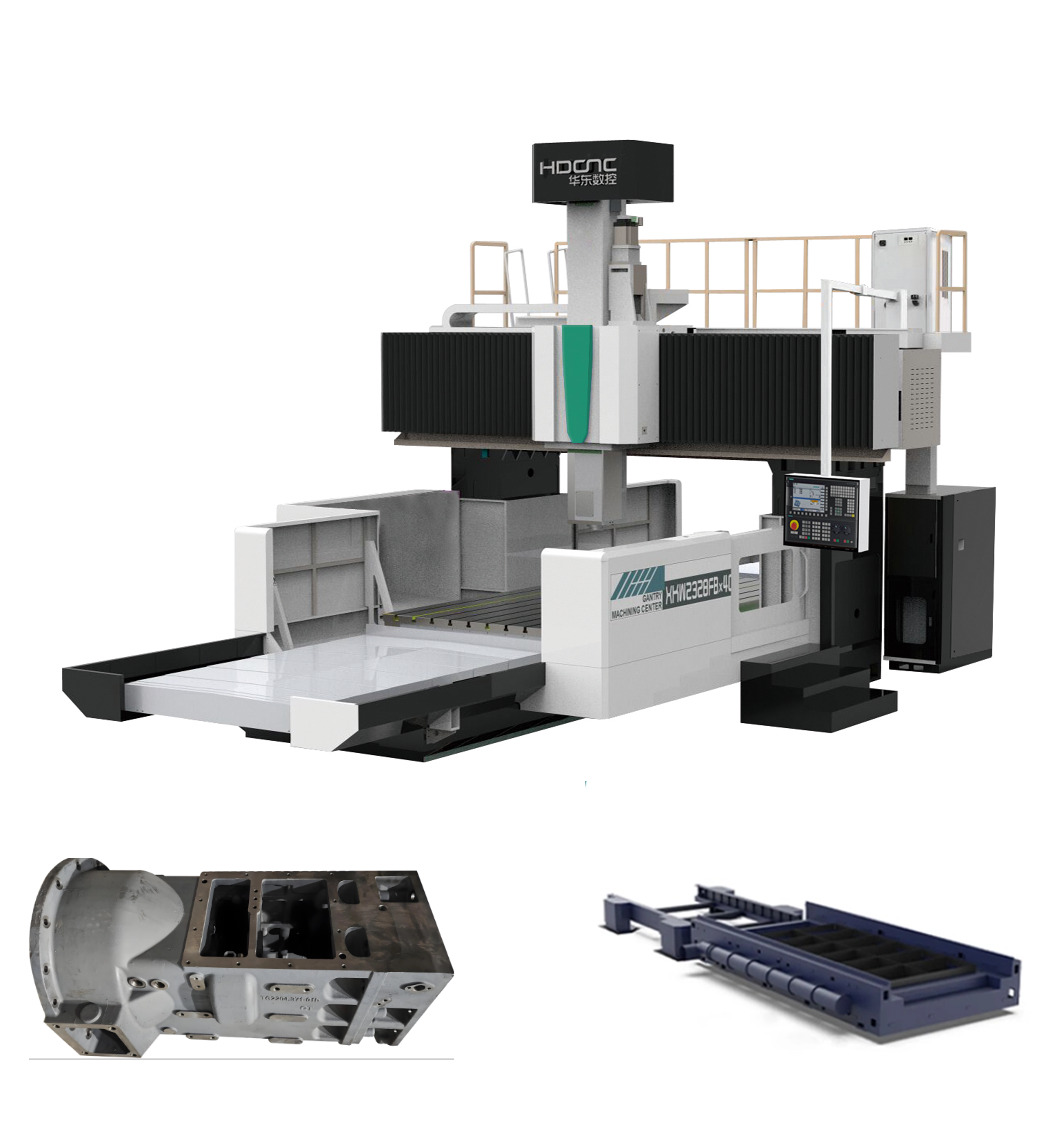

•Die Maschine verfügt über eine hochsteife Portalrahmenstruktur und die wichtigen Teile sind Harzsandgussteile. Durch zwei künstliche Alterungsbehandlungen verfügt sie über eine ausreichende statische und dynamische Steifigkeit

gute Präzisionserhaltung. 产品图fotos (2)

• Alle drei Teile der Maschine verfügen über eine hochpräzise Doppelmutter-Vorspann-Kugelumlaufspindel und eine Vorspann-Kugelumlaufspindel.

Dehnung, Fahrsteifigkeit ist stark, die Präzision ist stabil und zuverlässig.

• Die X/Y-Achse verfügt über eine robuste lineare Führungsschienenstruktur (Kugelkugel), die Z-Achse über eine rechteckige Struktur

harte Schienenstruktur, und die Z-Achse ist mit einem Diazo-Flüssigkeitsausgleichszylinder mit kleinem ausgestattet

Bewegungsträgheit und Tastreaktionsgeschwindigkeit.

• Maschinenspindel übernimmt hochsteife Spindeleinheit aus Taiwan, lange Lebensdauer, hohe Zuverlässigkeit, wählbar

Getriebekopfantrieb oder Spindelmotor-Direktantriebsstruktur.

Spindelantrieb mit Getriebekopf. Spindelantrieb mit Direktanschluss

Spindelantriebstyp

Horizontale Träger-Linearführung, vertikale orthogonale Anordnung, Installation der Linearführung

Ⅱ.Technische Parameter

Artikel	XKW2350FT×80	XKW2350FT×100	XKW2350FT×120	XKW2350FT×140	XKW2350FT×160	XKW2328B×30 XKW2328FB×30
Effektive Portalbreite	5000	5000	5000	5000	5000	2800
Hub der X-Achse	8300	10300	12500	14500	16500	3200
Hub der Y-Achse	5600	5600	5600	5600	5600	3000
Hub der Z-Achse	1500	1500	1500	1500	1500	1000/1250
Abstand von Spindelstirnfläche zur Arbeitsfläche	250~1750	250~1750	250~1750	250~1750	250~1750	190~1190/250~1250
Tischgröße (B*L)	3500*8000	3500*10000	3500*12000	3500*1400	3500*16000	2000*3000
Tischladegewicht	40T	50T	60T	70T	80T	12T
T-Nut	13-36*250	36*250	36*250	36*250	36*250	13-22*150
Größe des Ram-Abschnitts	450*450	450*450	450*450	450*450	450*450	T-Typ
Maximale Spindelgeschwindigkeit	3500 U/min	3500 U/min	3500 U/min	3500 U/min	3500 U/min	6000/4000 U/min
Spindelleistung	30/36	30/36（37）	30/36（37）	30/36（37）	30/36（37）	22/26
Spindelantriebsmodus	Zweiganggetriebe	Zweiganggetriebe	Zweiganggetriebe	Zweiganggetriebe	Zweiganggetriebe	Direktanschluss/Getriebekopf
Spindelkegel	BT50	BT50	BT50	BT50	BT50	BT50
Werkzeugspeicherkapazität T	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Gesamtkapazität der Stromversorgung	100	100	100	100	100	60
Maschinendimension	2200090007500	2600090007500	3000090006200	3400090006200	3700090006200	900070006200
CNC-System	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF

Artikel	XKW2328B×40 XKW2328FB×40	XKW2328B×60 XKW2328FB×60	XKW2316A×20	XKW2317M*20	XKW2316A×30	XKW2316A×40
Effektive Portalbreite	2800	2800	1600	1720	1600	1600
Hub der X-Achse	4200	6200	2000	2200	3000	4200
Hub der Y-Achse	3000	3000	1900	1700	1900	1900
Hub der Z-Achse	1000/1250	1000/1250	800	850	800	800
Abstand von Spindelstirnfläche zur Arbeitsfläche	190~1190/250~1250	190~1190/250~1250	250~1050/190-990	340~1190	250~1050/190-990	250~1050/190-990
Tischgröße (B*L)	2000*3000	2000*4000	1300*2000	1500*2200	1300*3000	1300*4000
Tischladegewicht	12T	16T	4T	4T	5T	6T
T-Nut	13-22*150	13-22*150	7-22×170	22×150	7-22×170	7-22×170
Größe des Ram-Abschnitts	T-Typ	T-Typ	T-förmige Führungsschiene	T-förmige Führungsschiene/Quadratischer Schlitten	T-förmige Führungsschiene	T-förmige Führungsschiene
Maximale Spindelgeschwindigkeit	6000/4000 U/min	6000/4000 U/min	6000 U/min	6000 U/min (1:1/1:1,5)	6000 U/min	6000 U/min
Spindelleistung	22/26	22/26	15./18.5	15./18.5	15./18.5	15./18.5
Spindelantriebsmodus	Direktanschluss/Getriebekopf	Direktanschluss/Getriebekopf	Direktanschluss/Getriebekopf	Synchronriemen/BF-Box/Getriebekopf	Direktanschluss/Getriebekopf	Direktanschluss/Getriebekopf
Spindelkegel	BT50	BT50	BT50	BT50	BT50	BT50
Werkzeugspeicherkapazität T	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Gesamtkapazität der Stromversorgung	60	60	50	50	50	50
Maschinendimension	1100070006200	1500070006200	6500×5500×4500	6500×5800×4500	8500×5500×4500	10500×5500×4500
CNC-System	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF

Artikel	XKW2322M*30	XKW2325M*40	XKW232440 XKW2332FT40	XKW2332FA40 XKW2332FT40	XKW2332FA60 XKW2332FT60	XKW2332FA×80 XKW2332FT×80	XKW2337FA×60 XKW2337FT×60
Effektive Portalbreite	2200	2520	2400	3200	3200	3200	3700
Hub der X-Achse	3000	4200	4200	4200	6200	8300	6200
Hub der Y-Achse	2200 (2400)	2520	2600	3400	3400	3400	3900
Hub der Z-Achse	1000	1000	1000	1250/1500	1250/1500	1250/1500	1250/1500
Abstand von Spindelstirnfläche zur Arbeitsfläche	150~1150	175~1175	250~1250	250~1250/1750	250~1250/1750	250~1250/1750	250~1250/1750
Tischgröße (B*L)	2000*3000	2000*4200	2000*4000	2500*4000	2500×6000	2500×8000	3000×6000
Tischladegewicht	9T	12T	16T	20T	24T	28T	24T
T-Nut	11-22×175	11-22×175	13-22*150	13-22*150	13-22*150	12-28×200	11-36×250
Größe des Ram-Abschnitts	T-förmige Führungsschiene/Quadratischer Schlitten	T-förmige Führungsschiene/Quadratischer Schlitten	T-förmige Führungsschiene/Quadratischer Schlitten	400400/450450	400400/450450	400400/450450	400400/450450
Maximale Spindelgeschwindigkeit	6000 U/min (1:1/1:1,5)	6000 U/min (1:1/1:1,5)	6000/4000 U/min	6000/4000 U/min	6000/4000 U/min	6000/4000 U/min	3500 U/min
Spindelleistung	15./18.5	15./18.5	22/26	22/26	22/26	22/26	22/26 (30/37)
Spindelantriebsmodus	Synchronriemen/BF-Box/Getriebekopf	Synchronriemen/BF-Box/Getriebekopf	Direktanschluss/Getriebekopf	Zweiganggetriebe	Zweiganggetriebe	Zweiganggetriebe	Zweiganggetriebe
Spindelkegel	BT50	BT50	BT50	BT50	BT50	BT50	BT50
Werkzeugspeicherkapazität T	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Gesamtkapazität der Stromversorgung	60	60	60	60	65	75	80
Maschinendimension	9000×6000×5500	11000×6200×5500	1300065006000	1100070006200	15000×7000×6200	1900070006200	17000×7500×6800
CNC-System	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF

Artikel	XKW2337FA×80 XKW2337FT×80	XKW2342FA×60 XKW2342FT×60	XKW2342FA×80 XKW2342FT×80	XKW2342FA×100 XKW2342FT×100
Effektive Portalbreite	3700	4200	4200	4200
Hub der X-Achse	8300	6200	8300	10300
Hub der Y-Achse	3900	4400	4400	4400
Hub der Z-Achse	1250/1500	1250/1500	1250/1500	1250/1500
Abstand von Spindelstirnfläche zur Arbeitsfläche	250~1250/1750	250~1250/1750	250~1250/1750	250~1250/1750
Tischgröße (B*L)	3000×8000	3000×6000	3000×8000	3000×10000
Tischladegewicht	28T	32T	36T	40T
T-Nut	11-36×250	11-36×250	11-36×250	11-36×250
Größe des Ram-Abschnitts	400400/450450	400400/450450	400400/450450	400400/450450
Maximale Spindelgeschwindigkeit	3500 U/min	3500 U/min	3500 U/min	4000 U/min
Spindelleistung	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)
Spindelantriebsmodus	Zweiganggetriebe	Zweiganggetriebe	Zweiganggetriebe	Zweiganggetriebe
Spindelkegel	BT50	BT50	BT50	BT50
Werkzeugspeicherkapazität T	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Gesamtkapazität der Stromversorgung	85	90	100	110
Maschinendimension	19000×7500×6800	17000×8000×6800	19000×8000×6800	2100080006800
CNC-System	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF	SIEMENS 828D /FANUC 0i-MF

Beschreibung	Einheit	XKW2322*30	XKW2322*40	XKW2328*40	XKW2328*60		XKW2332*60	XKW2332*80
		XKW2322F*30	XKW2322F*40	XKW2328F*40	XKW2328F*60		XKW2332F*60	XKW2332F*80
Bearbeitungsbereich
Nutzbare Portalbreite	mm	2200	2200	2800	2800		3200	3200
X Reisen	mm	3000	4000	4200	6200		6200	8300
Y Reisen	mm	2400	2400	3000	3000		3400	3400
Z Reisen	mm	1000	1000	1000/1250	1000/1250		1250/1500	1250/1500
Spindelnase bis Tischfläche	mm	190-1190/250-1250					250-1250/1750
Tisch
Tischgröße (B*L)	mm	2000*3000	1800*4000	2000*4000	2000*6000		2500*6000	2500*8000
Maximale Belastung	KG	6000	10000	16000	20000		24000	28000
Tisch-T-Nut	U/min	9-22*180	9-22*180	9-28*200	9-28*200		12-28*200	12-28*200
Spindel
Form und Abmessung des Stößels	mm	T-Typ-Anleitung
		Quadratischer Ram 400*400
Maximale Spindeldrehzahl	U/min	6000/4000 U/min
Spindelleistung	KW	22/26
Spindelform		Direktanschluss/ZF/Getriebe
Spindelkegelloch		BT50
ATC(Optionen)
Lagerkapazität des Messers	T	24/32/40/60
Maximaler Werkzeugdurchmesser	mm	Φ125/230
Maximale Werkzeuglänge	mm	300
Maximales Werkzeuggewicht	KG	15
Andere
Gesamtkapazität der Stromversorgung	VA	60
Maschine zu schwer	T	35	40	45	55	65			75
Größe der Werkzeugmaschine	cm	900600550	1100600550	1100650550	1500650550	1500700620			1900700620
CNC-System		SIEMENS 828D/Fanuc 0i-MF
