| Menge: | |
|---|---|

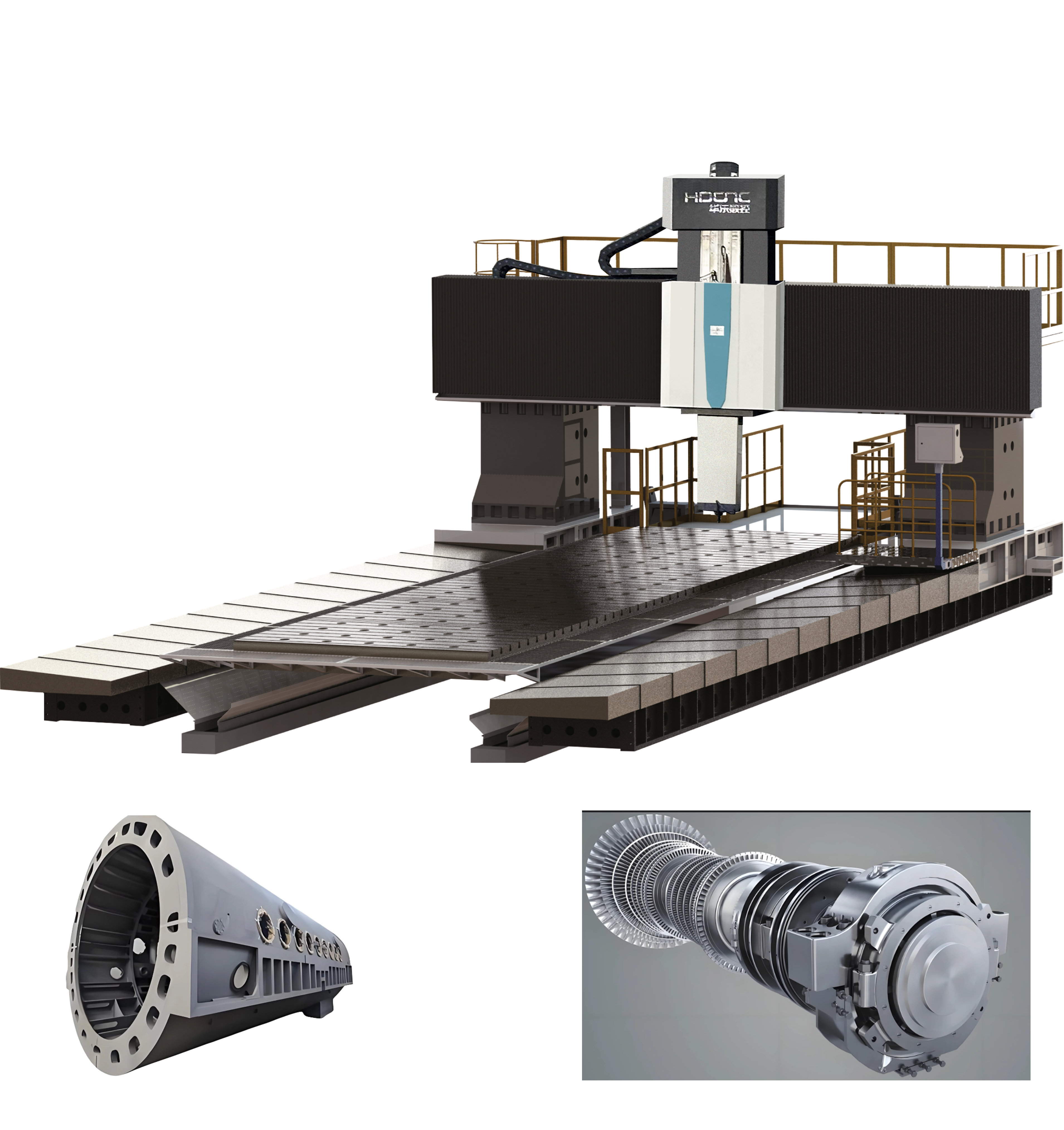

Erdölmaschinen
Hochspannungselektrik
Schwere LKW-Beschläge
Baumaschinen
NEIN |
Artikel |
MENGE |
Bemerkung |
1 |
Kontrollsystem |
1 |
FANUC Oi-MF Plus/SINUMERIK 828D |
2 |
Vollständige Regelung der X/Y/Z-Achse |
1 |
|
3 |
Handbediengerät |
1 |
|
4 |
Schaltkasten-Klimaanlage |
1 |
|
5 |
Automatisches Schmiersystem |
1 |
|
6 |
Spindelölkühlsystem |
1 |
|
7 |
Dreifarbiges Licht |
1 |
|
8 |
Spindelgebläse |
1 |
|
9 |
Schienenwächter |
||
10 |
Spanentfernungssystem |
1 |
|
11 |
Beleuchtungsgerät |
1 |
|
12 |
Externes Werkzeugkühlsystem |
||
13 |
Unterlegscheiben und Befestigungselemente für die Basiseinstellung |
1 |
NEIN |
Artikel |
Marke |
Bemerkung |
1 |
Automatischer 90°-Winkelkopf |
TAIWAN |
|
2 |
Automatischer Verlängerungskopf |
TAIWAN |
|
3 |
Automatischer 90°-Universalkopf |
TAIWAN |
|
4 |
Zubehör-Kopfhalterung |
||
5 |
Wasserauslass in der Spindelmitte |
||
6 |
ATC |
TAIWAN |
|
9 |
Werkzeugmessgerät |
Renishaw |
|
10 |
Werkstückmessgerät |
Renishaw |
|
11 |
Vollständige Regelung der X/Y/Z-Achse |

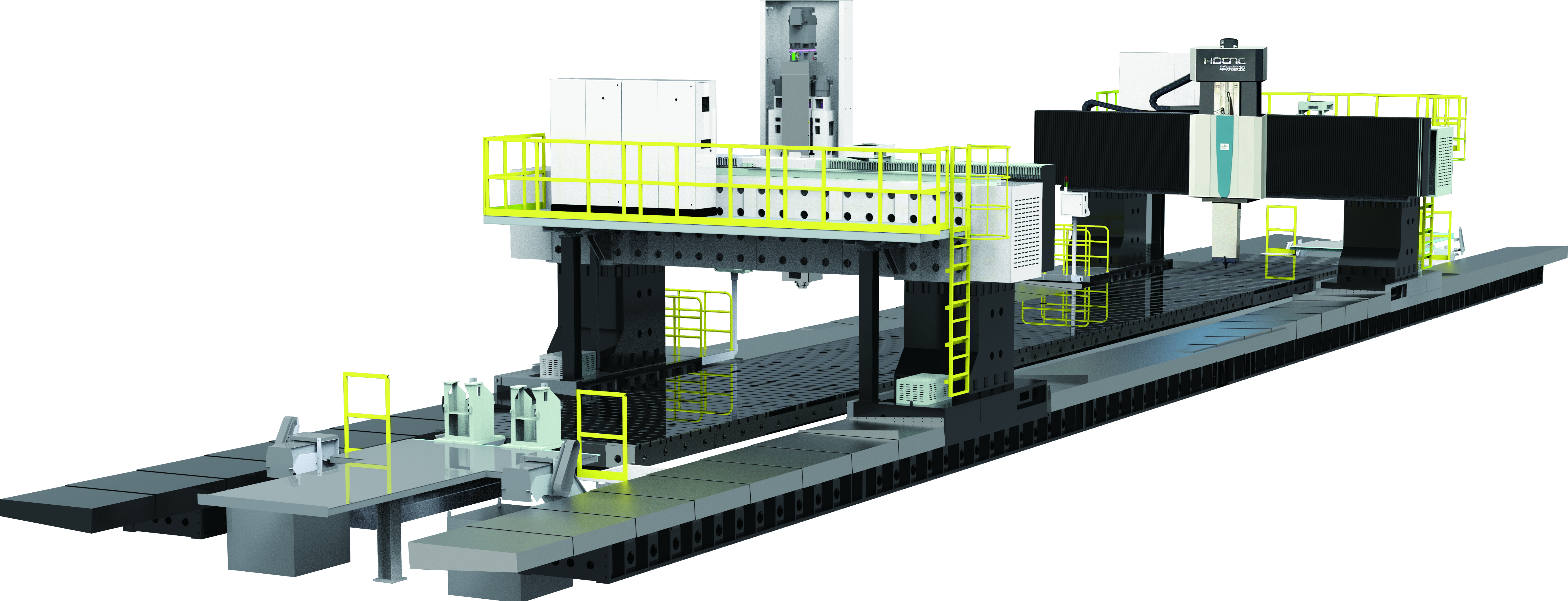

MODELL |
Einheit | XKW2642 |
XKW2650 |
XKW2663 | XKW2670 |
Spindelkegel |
BT50 |
BT50 |
BT50 |
BT50 | |
Spindelgeschwindigkeit |
U/min |
4000/3500 |
3500/2500 |
3500/2500 | |
Spindelmotor |
kW |
30/36 |
30/36 (44/54) |
||
Tischgröße |
mm |
3000×10000/12000/14000/16000/18000/20000 |
4000×10000/12000/14000/16000/18000/20000 |
5000×10000/12000/14000/16000/18000/20000 |
6000*10000/12000/14000/16000/18000/20000 |
Tischwege (X,Y,Z) |
mm |
10800/12800/14800/16800/18800/20800 | |||
Nutzbare Portalbreite |
mm |
4200 |
5000 |
6300 |
7000 |
Tischbelastung |
Kg/㎡ |
10000 |
10000 | ||
Eilgang (X,Y,Z) |
m/min |
8/10/10 |
|||
Werkzeugstation (ATC) |
T |
24/32/40/60 |
24/32/40/60 | ||
Gesamtabmessungen |
cm |
1700/1900/2100/2300 /2500/2700x800x680 |
1700/1900/2100/2300 /2500/2700x900x680 |
1700/1900/2100 /2300/2500/2700x1050x750 |
1700/1900/2100/2300/ 2500/2700×1150*750 |
Gewicht |
T |
125/140/155/170/185/200 |
140/160/180/200/220/240 |
160/180/200/220/240/260 |
|
Deutsche Technologie!
Elektronische Spielbeseitigung mit einseitigem Doppelritzel und Zahnstange, die Synchronisierungsgenauigkeit der Portalbewegung ist hoch!
Die Änderung der Spindelgeschwindigkeit übernimmt das F-Getriebe und eine selbstgebaute Getriebekombination, verbessert das Ausgangsdrehmoment der Werkzeugmaschinenspindel und eignet sich für schwere Zerspanung.
Quadratischer Kissenabschnitt 450 mm × 450 mm/500 mm x 500 mm, mit doppeltem Servoantrieb, Hub 1500 mm/2000 mm, gute Steifigkeit, mit Schwerlast-Spindeleinheit, kann schwere Schnitte durchführen.
