| Menge: | |
|---|---|
Autoteile
Maschinenhersteller
Schimmel
| Kühlmittelsystem | Arbeitslicht | Nivellierkeile | Fundamentschraube | Radflansch |
| Radauswuchtdorn | Magnetspannfutter | Standardrad | Bedienungsanleitung | Radabrichtbasis |
| SPS-Steuerung | Berührter Bildschirm | Bedienungsanleitung |
Diamantstift |
Magnetabscheider |
Radwaageständer |
DRO | Staubsammlung |
Beschreibung |
Einheit |
SGT60160SD |
SGT60220SD |
|
Tischgröße (L*B) |
mm |
1600*610 |
2200*610 |
|
Max. Schleifgröße des Werkstücks (L*B*H) |
mm |
1600*610*600 |
2200*610*600 |
|
Größe des Magnetspannfutters |
mm |
600*800*2 |
600*1000*2 |
|
Tischlängsgeschwindigkeit |
mm |
7-23 |
||
Max. Beladung des Tisches (inkl. Magnetspannfutter) |
kg |
1230 |
1690 |
|
Schleifkopf Querbewegung |
Automatische intermittierende Vorschubgeschwindigkeit |
m/t |
1-30 |
|
Schneller Geschwindigkeitsvorschub |
m/min |
0,05-2 |
||
Handradvorschub pro Gramm. |
mm/Gra. |
0,005/0,05 |
||
Rad vertikal bewegend |
Vertikale Drehung des Radkopfes |
mm/t |
±30°, ±5° |
|
Schneller Geschwindigkeitsvorschub |
m/min. |
0,05-2 |
||
Handradvorschub pro Gramm. |
mm/Gra. |
0,005/0,05 |
||
Radgröße (AD*Breite*ID) |
mm |
Je nach Prozessanforderungen |
||
Gesamtnennleistung |
KW |
17 |
||
Bruttogewicht |
kg |
8500 |
9500 |
|
Verpackungsmaße (L*B*H) |
cm |
480*220*172 260*227*255 |
600*220*172 260*227*255 |
|
Beschreibung |
Einheit |
SGT80160SD |
SGT80220SD |
SGT80300SD |
|
Tischgröße (L*B) |
mm |
1600*810 |
2200*810 |
3000*810 |
|
Max. Schleifgröße des Werkstücks (L*B*H) |
mm |
1600*810*600 |
2200*810*600 |
3000*810*600 |
|
Größe des Magnetspannfutters |
mm |
800*800*2 |
800*1000*2 |
800*1000*3 |
|
Tischlängsgeschwindigkeit |
mm |
7-23 |
|||
Max. Beladung des Tisches (inkl. Magnetspannfutter) |
kg |
1630 |
2240 |
3060 |
|
Schleifkopf Querbewegung |
Automatische intermittierende Vorschubgeschwindigkeit |
m/t |
1-30 |
||
Schneller Geschwindigkeitsvorschub |
m/min |
0,05-2 |
|||
Handradvorschub pro Gramm. |
mm/Gra. |
0,005/0,05 |
|||
Rad vertikal bewegend |
Vertikale Drehung des Radkopfes |
mm/t |
±30°, ±5° |
||
Schneller Geschwindigkeitsvorschub |
m/min. |
0,05-2 |
|||
Handradvorschub pro Gramm. |
mm/Gra. |
0,005/0,05 |
|||
Radgröße (AD*Breite*ID) |
mm |
Je nach Prozessanforderungen |
|||
Gesamtnennleistung |
KW |
17 |
19 |
||
Bruttogewicht |
kg |
8500 |
9500 |
14000 |
|
Verpackungsmaße (L*B*H) |
cm |
480*220*172 280*227*255 |
600*220*172 280*227*255 |
830*220*172 280*227*255 |
|

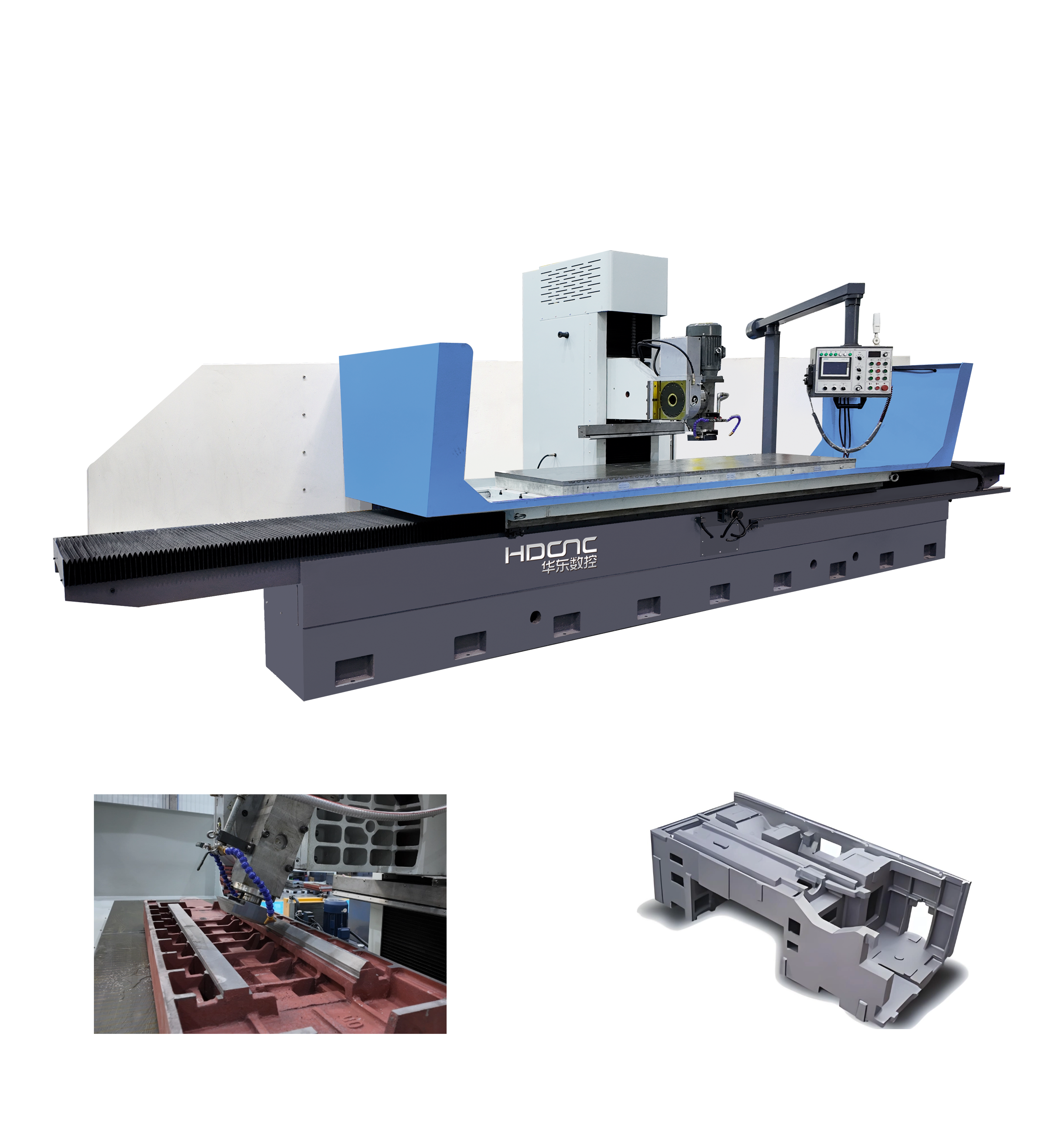

Hochfestes Gusseisenfundament
Längsbewegungen hydraulisch mit variabler Geschwindigkeit
Die Quer- und Vertikalbewegungen erfolgen durch einen Servomotor und eine SPS-Steuerung, wodurch ein automatischer Vorschub realisiert wird
Die mit importierten Hochpräzisionswälzlagern ausgestattete Spindel ist über eine elastische Kupplung direkt mit dem Motor verbunden.
Die Tischführung übernimmt eine flache V-Führung und ist mit einem TEflon-Verschleißband befestigt
Der Schleifkopf ist mit einem Winkelabrichter zum Abrichten der oberen Ebene der Winkelschleifscheibe ausgestattet.
