| Menge: | |
|---|---|
Autoteile
Maschinenhersteller
Schimmel
| Kühlmittelsystem | Hydraulikstation | Schmiersystem | Arbeitslicht | Nivellierkeile |
| Fundamentschraube | Radflansch | Radauswuchtdorn | Werkzeug und Werkzeugkasten | Magnetspannfutter |
| Standardrad | SPS-Steuerung | Bedienungsanleitung | Berührter Bildschirm |
Staubsammelgerät |
Papierfilter |
Magnetischer Separator |
Radwaageständer |
YZ-Achse DRO |
Beschreibung |
Einheit |
SG2050NC2 SG2050NC3 |
SGA2550NC2 SGA2550NC3 |
SGA3063 NC2 SGA3063 NC3 |
Tischgröße (L*B) |
mm |
200*460 |
250*500 |
635*305 |
Abstand von der Spindelmitte zum Arbeitstisch |
mm |
450 |
450 |
580 |
Max. Beladung des Tisches (inkl. Magnetspannfutter) |
120 |
180 |
270 |
|
Größe des Magnetspannfutters |
mm |
200*460 |
250*500 |
300*600 |
Radgröße (AD*Breite*ID) |
mm |
200*20*31,75 |
200*20*31,75 |
350*40*127 |
Spindelgeschwindigkeit (stufenlos) |
U/min |
2850 |
2850 |
1450 |
Arbeitstischgeschwindigkeit |
m/min |
5–25 (NC2-Modell); 0,02–15 (NC3-Modell) |
||
Handradvorschub am Arbeitstisch |
mm/Div. |
0,005 (NC3-Modus) |
||
Vertikaler automatischer Vorschub |
mm/Hub |
0,001-0,05 |
||
Eilgeschwindigkeit Vertikalvorschub (Motor) |
m/min |
0-1 |
||
Vertikaler Vorschub (Handrad) |
mm/div. |
0.001 |
||
Quervorschub-Handrad pro Teilung |
mm |
0.005 |
||
Automatischer Quervorschub |
mm/min |
0,005-12 |
||
Querschnellvorschub |
m/min |
0-1 |
||
Spindelmotor |
KW |
1.5 |
2.2 |
5.5 |
Hydraulikmotor |
KW |
0,75 (NC2-Modell) |
2.2 (NC2-Modell) |
|
Kühlmittelmotor |
KW |
0.04 |
0.125 |
|
Oberflächenrauheit |
μm |
Ra0,63 |
||
Beschreibung |
Einheit |
SGA30100NC2 SGA30100 NC3 |
SGA4080 NC2 SGA4080 NC3 |
SGA40100 NC2 SGA40100 NC3 |
Tischgröße (L*B) |
mm |
305*1050 |
406*813 |
406*1020 |
Abstand von der Spindelmitte zum Arbeitstisch |
mm |
580 |
||
Max. Beladung des Tisches (inkl. Magnetspannfutter) |
400 |
500 |
600 |
|
Größe des Magnetspannfutters |
mm |
300*1000 |
400*800 |
400*1000 |
Radgröße (AD*Breite*ID) |
mm |
350*40*127 |
350*40*127 |
350*40*127 |
Spindelgeschwindigkeit (stufenlos) |
U/min |
1450 |
1450 |
1450 |
Arbeitstischgeschwindigkeit |
m/min |
5–25 (NC2-Modell); 0,02–15 (NC3-Modell) |
||
Handradvorschub am Arbeitstisch |
mm/Div. |
0,005 (NC3-Modus) |
||
Vertikaler automatischer Vorschub |
mm/Hub |
0,001-0,05 |
||
Eilgeschwindigkeit Vertikalvorschub (Motor) |
m/min |
0-1 |
||
Vertikaler Vorschub (Handrad) |
mm/div. |
0.001 |
||
Quervorschub-Handrad pro Teilung |
mm |
0.005 |
||
Automatischer Quervorschub |
mm/min |
0,005-12 |
||
Querschnellvorschub |
m/min |
0-1 |
||
Spindelmotor |
KW |
5.5 |
||
Hydraulikmotor |
KW |
2.2 (NC2-Modell) |
||
Kühlmittelmotor |
KW |
0.125 |
||
Oberflächenrauheit |
μm |
Ra0,63 |
||

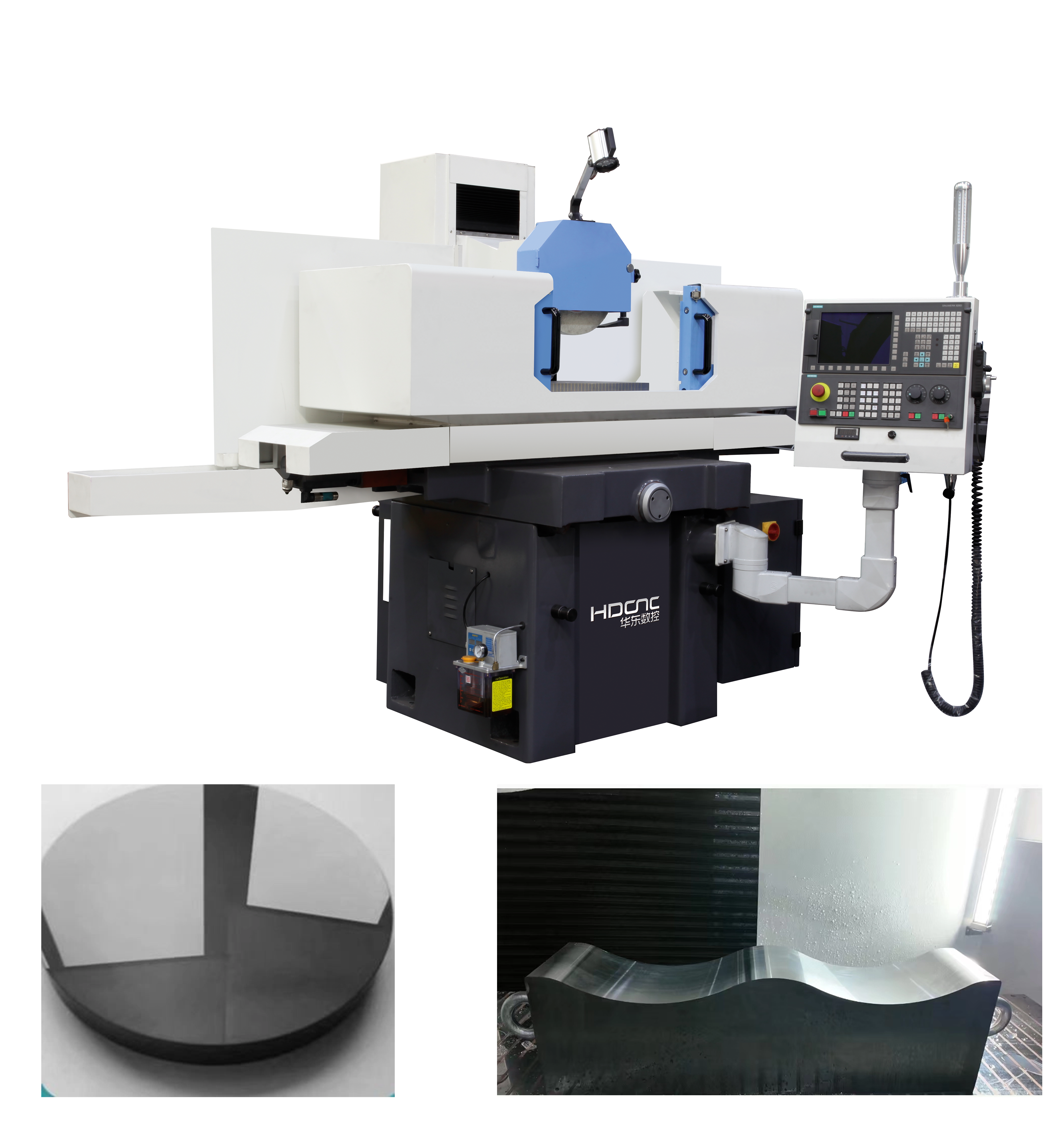

Es übernimmt das Layout einer Kreuzwiderstandsplatte, und die Hauptkomponenten übernehmen das neue symmetrische Strukturdesign, das den Einfluss von Temperaturunterschieden auf die Genauigkeit vermeidet und die Steifigkeit einer hochfesten Struktur und eine gute Dämpfungsleistung aufweist.
Die Präzision der Maschine kann ein µ-Niveau (0,001 mm) erreichen.
Der Tisch bewegt sich entlang der linken und rechten Führungsbahn des Sattels für eine Doppel-V-Führung, die Führungsschienenoberfläche wird manuell bearbeitet, Präzisionsschabentwicklung, Bewegung nach links und rechts durch unabhängigen hydraulischen Stationsantrieb mit geschlossenem hydraulischem System, mit starker Steifigkeit, geringer thermischer Verformung, hoher Schleifgenauigkeit.
Für die Unter-, Vor- und Rückbewegung des Schleifkopfes werden eine vorgespannte, präzise Linearführung und ein präziser Kugelumlaufspindelantrieb verwendet, die einen präzisen Vorschub mit hoher Wiederholgenauigkeit ermöglichen.
Die Spindel für die Spezial-Schleifkopfspindel, mittels Staudrucktechnik, Hülsenstruktur in der Spindel, Spindelmotor mit elastischer Kupplung und direkter Verbindung mit der Spindel.
Spezielle Mensch-Maschine-Schnittstelle zum Schleifen, die das Schleifen einfacher und effizienter macht.
