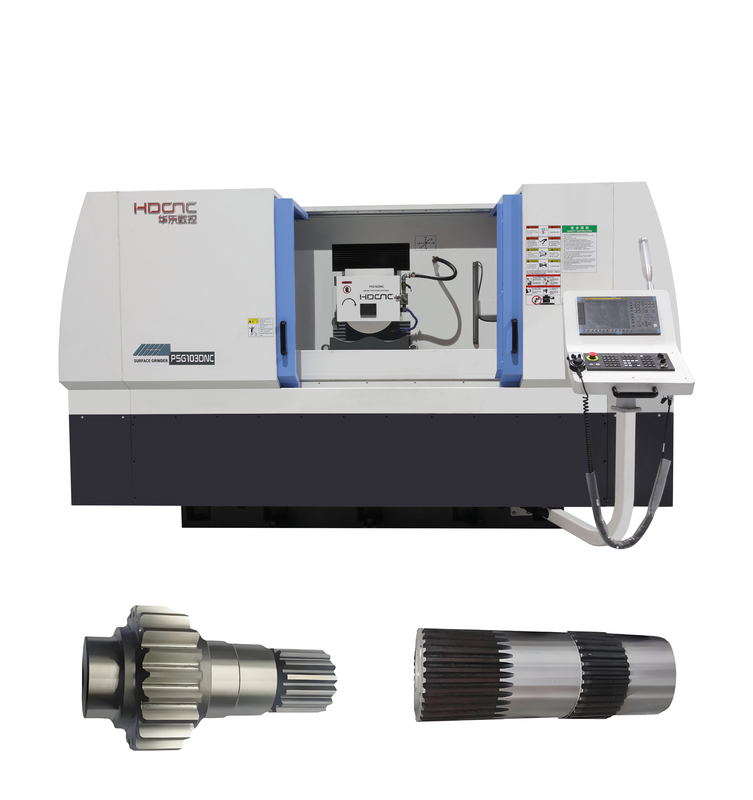

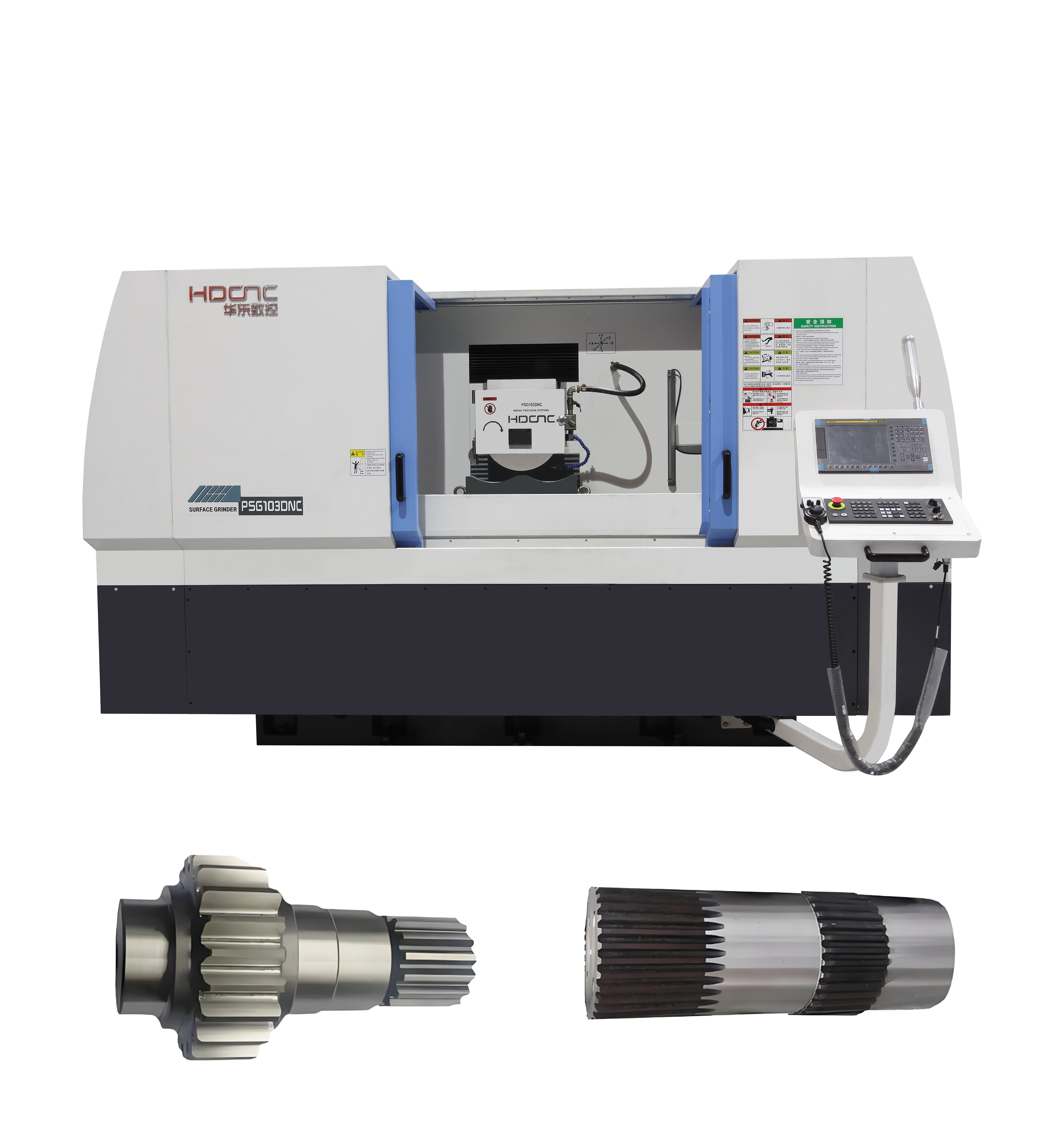

PSG103DNC Präzisions-CNC-Formschleifmaschine

I.Zweck und Strukturmerkmale der Werkzeugmaschine

1、Bei diesem Produkt handelt es sich um eine säulenbewegliche Präzisions-CNC-Flachschleifmaschine mit T-förmigem Aufbau. Die Werkzeugmaschine zeichnet sich durch einen rationellen Aufbau aus, der eine ausreichende statische, dynamische und thermische Steifigkeit sowie eine stabile Leistung bietet. Fortschrittliche Technologie sorgt dafür, dass das System eine hervorragende dynamische Leistung aufweist. Das ausgewählte Servoantriebssystem zeichnet sich durch hohe Präzision, hohe Zuverlässigkeit und schnelle Reaktionsgeschwindigkeit aus.

2、 Struktur mit hoher Steifigkeit: T-förmiges Layout mit beweglicher Säule, optimiert durch Finite-Elemente-Analyse, mit ausgezeichneter statischer/dynamischer/thermischer Steifigkeit, schneller Reaktion des Servosystems und hoher Zuverlässigkeit.

3、 Mehrachsige Verbindungsbearbeitung: Unabhängige Bewegung der drei X/Y/Z-Achsen; Die Y/Z-Verbindung ermöglicht das Abrichten von Schleifscheiben mit komplexen Formen, während die X/Z-Verbindung das Schleifen von Kreisbogen-/Kurvenoberflächen ermöglicht und sich für Präzisionsformbearbeitungsanforderungen wie Rotorschlitze und Keilwellen von Flügelzellenpumpen eignet.

4、 Hochpräzise Kernkomponenten: Ausgestattet mit einer selbst entwickelten hochpräzisen hydrodynamischen Spindel, Rotationsgenauigkeit ≤1μm, die schweres Schneiden und Hochglanzfinishen ausbalanciert; Die gesamte Linie verwendet vorgespannte, spielfreie Linearführungen, wobei die Säule und der Arbeitstisch mit Linearmotoren + Linearmaßstäben ausgestattet sind, was eine hervorragende Vorschubgenauigkeit gewährleistet.

5、 Benutzerfreundliche intelligente Steuerung: Fanuc-CNC-System gepaart mit einer grafischen HMI für bequeme Parametereinstellung und niedrige Fehlerraten; Elektronisches Fernhandrad + Drehsteuerkonsole für ergonomischen Betrieb, mit einem unabhängigen Schaltschrank mit Klimaanlage, um einen stabilen Betrieb zu gewährleisten.

6、 Umfassender Sicherheitsschutz: Eingebauter automatischer Fehleralarm und Stoppschutz bei unzureichender Führungsbahnschmierung sorgen für eine intelligente und effiziente Gerätewartung.

Geeignet zum Präzisionsschleifen von Keilwellen, Zahnrädern (gerade Zähne) und Endzähnen (mit Vier-Achsen-Zusatz).

II. Wichtigste technische Parameter der Werkzeugmaschine

Artikel		Einheit	Spezifikationen
Arbeitstischfläche (B×L)		mm	305×1020
T-Nuten für den Arbeitstisch		mm×n	14×3
Quergeschwindigkeit des Arbeitstisches		m/min	1~30
Maximaler Abstand von der Arbeitstischoberfläche zur Spindelmitte		mm	580
Maximale Tragfähigkeit des Arbeitstisches (einschließlich elektromagnetischem Spannfutter)		kg	400
Vorwärts- und Rückwärtsbewegung	Automatische Vorschubmenge vorne und hinten	mm/t	0,05 ~ 12
	Vorschubbetrag des elektronischen Handrads	mm/Gra	0.001
Schleifscheibenabmessungen (AD×B×ID)		mm	350×40×127
Handrad	Automatische Vorschubmenge	mm/t	0,001～0,05
	Vorschubbetrag des elektronischen Handrads	mm/Gra	0.001
Motor	Leistung/Geschwindigkeit des Spindelmotors (VFD)	kW/n	7,5/100-3000
	Maximaler Längsschub des Linearmotors	N	7500
	Maximaler Schub des Linearmotors vorne und hinten	N	13500
	Vertikaler Antriebsmotor	KW/NM	2,5/20
	Kühlmotor	kW	0.125
Spline	Schleifbarer Spline-Durchmesser	mm	Φ11～Φ125
	Max. Werkstück-Montagelänge	mm	500
	Achsabstand	mm	600
	Mittelhöhe	mm	160
Bruttogewicht (ungefähr)		kg	3500
Benachbarte Tonhöhenabweichung:		mm	0.008
Kumulierte Tonhöhenabweichung:		mm	0.02
Parallelität der Schlüsselseite zur Achse:		mm	0,015/300
Parallelität zwischen benachbarten Schlüsselseiten		mm	0,015/300
Rundheit des kleineren Durchmessers:		mm	0.01
Oberflächenrauheit		Äh	Ra0,8

---

3. Bearbeitung des Falles

Präzisionsteile

Getriebeindustrie

Roboterindustrie

Formenbau
