MYGK7370
HDCNC
Ⅰ.Einführung

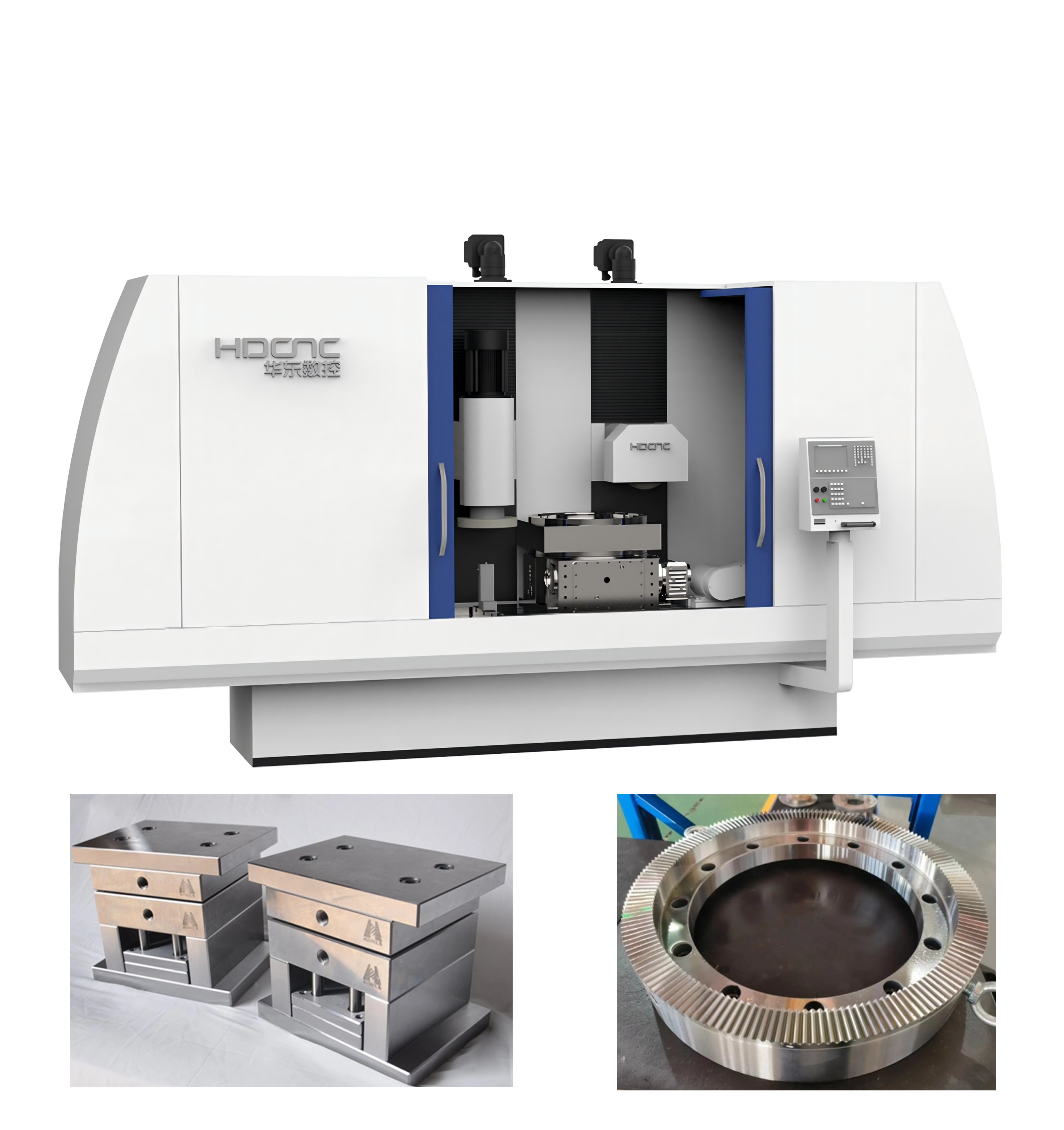

1. Bei diesem Produkt handelt es sich um eine säulenbewegliche CNC-Multiprozess-Stirnflächen-Keilschleifmaschine mit T-Konfiguration mit zwei Schleifspindeln und zwei Säulen.
2.Es bietet eine hohe statische/dynamische/thermische Steifigkeit und eine überlegene dynamische Leistung. Es ermöglicht das hochpräzise Schleifen von stirnseitigen Keilwellenscheiben, Innen-/Außenzylinderflächen und Flächen in einer einzigen Aufspannung.
3. Vollständig CNC-gesteuert, mit benutzerfreundlicher Bedienung und vollständig geschlossenem Sicherheitsschutz, ist es in erster Linie für die Industrie von Formkernen, Formbasen und Präzisionswerkzeugen konzipiert.
Ⅱ.Haupttechnische Spezifikationen der Werkzeugmaschine
| Artikel | Einheit | MYGK7370 | |
Tischgröße (L*B) |
mm |
800×1600 |
|
Schleifbereich auf Arbeitstisch (L*B) |
mm |
700×700 |
|
CNC-Rundtischdurchmesser |
mm |
Φ700 |
|
Schleifbereich auf CNC-Rundtisch (D* H) |
mm |
Φ700*400 |
|
Maximaler Abstand von der Spindelmitte zum Drehtisch |
mm |
600 |
|
Anzahl der T-Nuten |
Stk |
3 |
|
Breite der T-Nut |
mm |
18 |
|
Geschwindigkeit der Längsbewegung des Arbeitstisches |
Eilganggeschwindigkeit |
m/min |
0,1-15 |
Vorschubgeschwindigkeit des elektronischen Handrads |
mm/div. |
0.001 |
|
Horizontale Bewegung der Schleifkopfachsen Z1, Z2 |
Eilganggeschwindigkeit |
m/min |
0,03-3 |
Vorschubgeschwindigkeit des elektronischen Handrads |
mm/div. |
0.001 |
|
Vertikale Bewegung des Schleifkopfes Y1, Y2-Achsen |
Eilganggeschwindigkeit |
m/min |
0,03-3 |
Vorschubgeschwindigkeit des elektronischen Handrads |
mm/div. |
0.001 |
|
Horizontaler Schleifkopf |
Spindelmotor |
kW |
15.11 |
Drehzahl |
U/min |
0-1500 |
|
Abmessungen (AD*B*ID) |
mm |
φ400×20-50×φ203 |
|
Vertikaler Schleifkopf |
Spindelmotor |
kW |
7.5 |
Drehzahl |
U/min |
500-3500 |
|
Abmessungen (Außendurchmesser x Breite x Innendurchmesser) |
mm |
Φ350×40×φ127 |
|
Schmiermotor |
kW |
0.06 |
|
Kühlmittelpumpenmotor |
kW |
0.5 |
|
Maximale Belastbarkeit des Arbeitstisches |
kg |
1230 |
|
Maschinenhöhe |
mm |
2900 |
|
Grundfläche (L * B) |
mm |
4900×3000 |
|
Bruttogewicht |
kg |
ungefähr 10000 |
|
Ⅲ.Maschinenanwendung
