Ⅰ. Anwendungsbereich der Maschine
1.MGK7160×120 ist hauptsächlich für das Schleifen von Aluminiumlegierungen, Gusseisen, Stahl, Hochtemperaturlegierungen und Titanlegierungen usw. geeignet und kann für die Bearbeitung anderer flacher und geformter Oberflächen verwendet werden.
Die Struktur der 2.MGK7160×120-Werkzeugmaschine ist angemessen, es gibt genügend statische, dynamische, thermische Steifigkeit und stabile Leistung, der Einsatz fortschrittlicher Technologie sorgt dafür, dass das System eine gute dynamische Qualität aufweist. Ausgewähltes Servoantriebssystem mit hoher Präzision, hoher Zuverlässigkeit und schneller Reaktionsgeschwindigkeit. Die Ausrüstung ist einfach zu verwenden, zu bedienen und zu warten, hat eine schöne Form und kann die Reinigung von Schleifabfällen und deren Spülung zentralisieren.
Ⅱ.Wichtige technische Parameter der Maschine
Modelle Sportveranstaltung |
MGK7160×120 |
|
1. Schleiffläche und Tischgröße |
||
Schleiflängenmaße |
mm |
1200 |
Abmessungen der Schleifbreite |
mm |
600 |
Tischgröße |
mm |
600 x 1600 |
Maximale Tischbelastung |
kg |
1200 |
Abstand von der Spindelmitte zur Tischoberfläche |
mm |
200-680 |
2. X-Achse (Tischlängsbewegung) |
||
X-Achsen-Verfahrweg |
mm |
1200 |
Geschwindigkeit der X-Achse |
mm/min |
0-25000 |
Eingabe- und Ausgabeauflösung |
mm |
0.001 |
3. Y-Achse (vertikale Bewegung des Schleifkopfes) |
||
Y-Achsen-Verfahrweg |
mm |
480 |
Geschwindigkeit der Y-Achse |
mm/min |
0-3000 |
Eingabe- und Ausgabeauflösung |
mm |
0.001 |
4、Z-Achse (seitliche Bewegung der Säule) |
||
Z-Achsen-Verfahrweg |
mm |
600 |
Geschwindigkeit der Z-Achse |
mm/min |
0-3000 |
Eingabe- und Ausgabeauflösung |
mm |
0.001 |
5. Spindel/Schleifscheibe |
||
Spindelleistung |
kW |
44/54 |
Maximale Spindeldrehzahl |
U/min |
3000 |
Schleifscheibengröße (AD*WD*ID) |
mm |
400 * (50-120) * 203 |
Radialschlag der Spindel |
mm |
0.002 |
Unrundheit der Spindelfläche |
mm |
0.002 |
6、Positionierungsgenauigkeit / Wiederholungspositionierungsgenauigkeit |
||
Positionsgenauigkeit |
||
X-Achse |
mm |
0.005 |
Y-Achse |
mm |
0.004 |
Z-Achse |
mm |
0.004 |
Wiederholen Sie die Positionierungsgenauigkeit |
||
X-Achse |
mm |
0.004 |
Y-Achse |
mm |
0.003 |
Z-Achse |
mm |
0.003 |
Grundfläche (L×B×H) |
mm |
5100 x 3600 x 3500 |
Bruttogewicht |
kg |
14.000 |
Ⅲ. Gesamtbeschreibung der Maschine

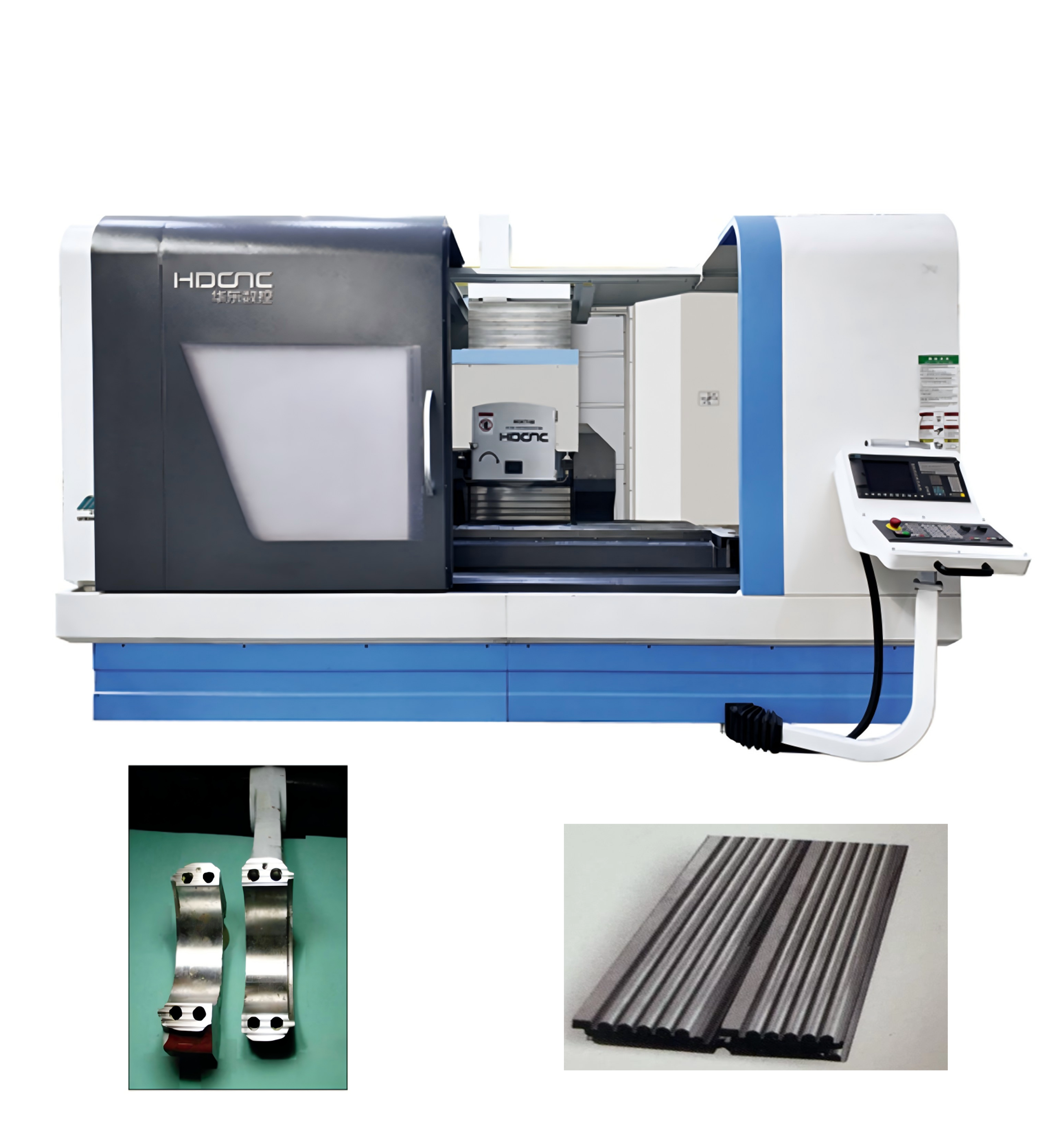

Die Werkzeugmaschine verwendet die Anordnung des Momententischs mit horizontaler Achse und mittlerer Taille (siehe Abbildung 1): Der Tisch realisiert den Längsvorschub auf dem Bett, die Säule bewegt sich, um die Quervorschubbewegung zu realisieren, und der Schleifkopf führt vertikale Hebe- und Senkbewegungen auf der Säule aus, und diese drei Bewegungen werden durch ein AC-Servomotor-Kugelumlaufspindel-Untergetriebesystem ausgeführt. Die bewegliche Struktur der mittleren Taillensäule weist eine hohe Steifigkeit und Stabilität auf. Die Maschine verfügt über das deutsche numerische Steuerungssystem SIEMENS 828D, das die Längsvorschubbewegung des Tisches, die vertikale Vorschubbewegung des Schleifkopfes, die Quervorschubbewegung der Säule bzw. die Drehbewegung des Drehtisches steuert. Es kann den Start und Stopp der Schleifkopfspindel steuern, die Liniengeschwindigkeit programmieren und den Start und Stopp des Abrichters steuern.
1、Werkzeugmaschinenführung
Die Führungen der drei Hauptbewegungsstrukturen – X-, Y- und Z-Achse – sind vorgespannte, spielfreie, hochpräzise und hochbelastbare Rollenlinearführungen und garantieren so höchste Steifigkeit, Präzision und Lebensdauer. Ein weiteres Merkmal: minimaler Wartungsaufwand, hauptsächlich aufgrund des Fehlens von Öllecks, Ölverbrauch oder regelmäßigem Verschleiß der zu wartenden Teile.
2、Antriebssystem
Jede Vorschubachse wird durch vorgespannte Präzisionskugelumlaufspindeln und AC-Servomotoren angetrieben.
3. Positionsmessung
Die X-Achse ist ein linearer Encoder (Glasskala), die Y- und Z-Achse sind lineare Encoder (Glasskala), die beim Einschalten nicht auf Null zurückkehren müssen.
4. Schleifspindeln und deren Antriebe (SP-Achse)
CNC-gesteuerte Schleifspindel mit programmierbarer, konstanter Liniengeschwindigkeitsregelung, die eine maximale Drehzahl von 3000 U/min ermöglicht. Die Spindel ist hülsenförmig aufgebaut, mit Fett vorgeschmiert und abgedichtet und somit wartungsfrei.
5、Formabrichten von Schleifscheiben (optional)
Je nach Prozessanforderung kann zum Abrichten der Schleifscheibe ein auf dem Tisch montierter Diamant-Stiftabrichter verwendet werden.
Es ist auch ein Tisch-Schleifscheibenabrichter mit Abrichtfunktionen für geformte Diamantrollen und Diamantscheiben erhältlich.
6、numerisches Steuerungssystem
Die Werkzeugmaschine verwendet das numerische Steuerungssystem SIEMENS 828D, das den Automatisierungsgrad und die Zuverlässigkeit verbessert. Während des Schleifprozesses wird neben dem Be- und Entladen der Werkstücke auch der Zeitraum (Schleifen der Werkstücke, Abrichten der Schleifscheiben usw.) automatisch abgeschlossen, was die Produktionseffizienz verbessert und die Anzahl der Bediener reduziert.
Ⅳ.Zufälliges Standardzubehör
Vollständig geschlossenes Gehäuse
Magnetrollen-Papierbandfilter-Kühlsystem (mit Wasserkühler)
Arbeitslicht
Elektronisches Handrad
Diamantbasis (ohne Diamant)
2 Sätze Schleifscheibenfutter und deren Be- und Entladewerkzeuge
Ein Stück Spezialschleifscheibe
Ein Satz Schleifscheiben-Auswuchtrahmen und Auswuchtwelle
Satz Erdungsschrauben und Unterlegscheiben
Zufälliger Satz von Anpassungswerkzeugen
Ⅴ.Sonderoptionen
Dynamisches Online-Auswuchten von Schleifscheiben
AE-Sensor
Diamant-Abrichtrolle (ohne Rolle)
Rauchrückgewinnungseinheit
Stromausfall-Fallback-Funktion und One-Touch-Fallback
