Ⅰ.Eigenschaften

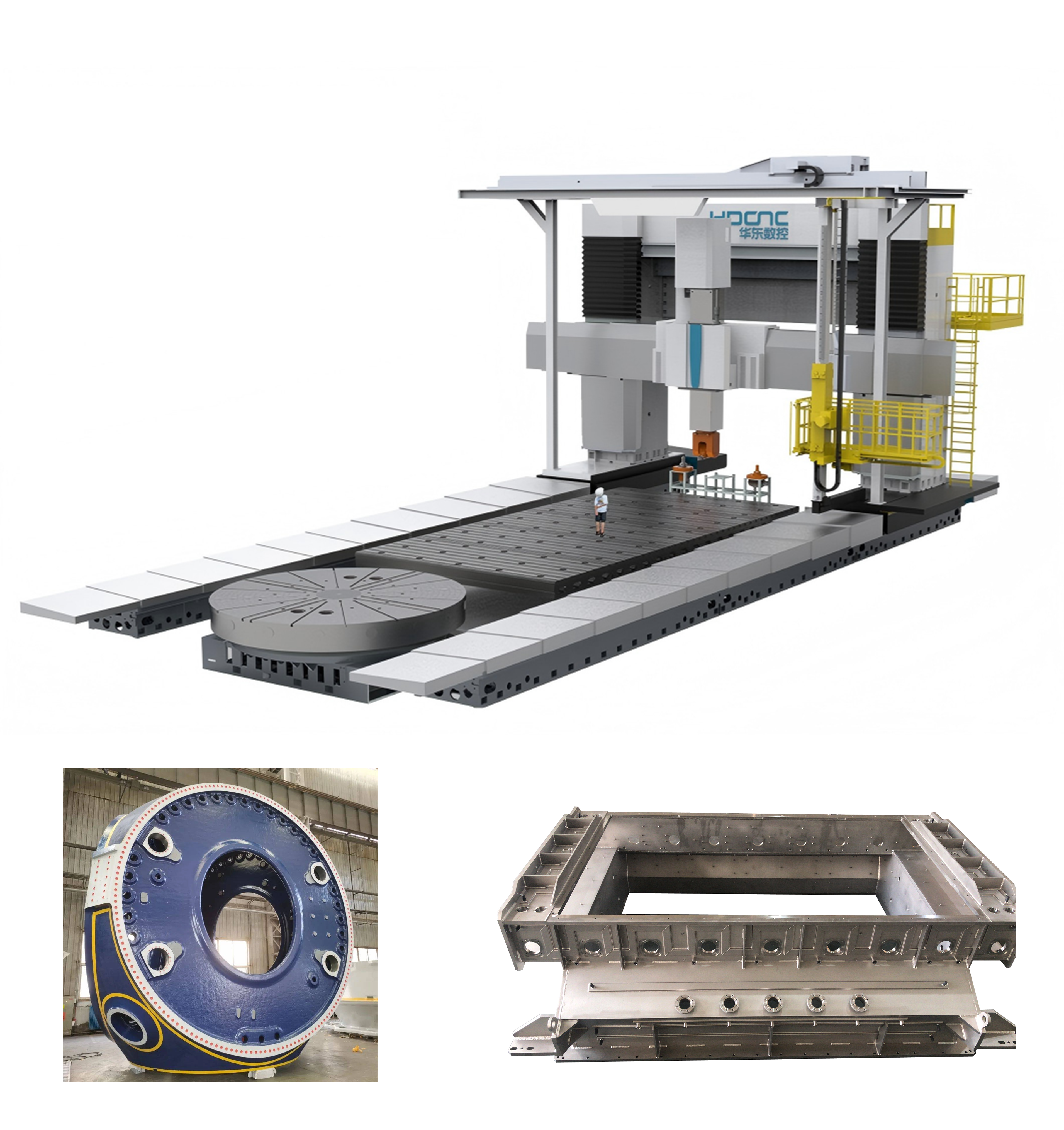

Das Layout der Maschinenstruktur ist fortschrittlich und vernünftig, schönes Aussehen. Die Längsführung verwendet eine große lineare Rollführung mit hoher Bewegungsempfindlichkeit. Die horizontale Führungsschiene verfügt über eine vertikal und horizontal versetzte Gleitführungsschienenstruktur mit Entladevorrichtung. Die Hebeführung übernimmt eine Struktur mit großen Toleranzen. Die große Struktur des Fundaments ist groß und der Grundriss verfügt über genügend Verstärkungsplatten. Die Maschine verfügt über eine gute Steifigkeit, Stabilität und Tragfähigkeit. Fräsen, Bohren, Bohren und andere Prozesse, ein hoher Automatisierungsgrad. Anwendbar in der Luft- und Raumfahrt, im Formenbau, in der Schiffs- und Automobilindustrie sowie in anderen Bereichen der Herstellung komplexer Teile großer und mittlerer Größe.
Ⅱ.Technische Parameter
Modell Projekt |
XKW2842 |
XKW2850 |
XKW2863 |
Verarbeitungsbereich |
|||
Wirksam Breite von das Portal mm |
4200 |
5000 |
6300 |
X-Achsen-Verfahrweg mm |
10800/12800/14800/16800/18800/20800 | ||
Y-Achsen-Verfahrwegmm |
5000 |
5800 |
7100 |
Z-Achsen-Verfahrwegmm |
1250/1500 |
1500/2000 |
|
W-Achsen-Verfahrweg |
2250/3250 |
2250/3250 |
4000 |
Abstand von der Spindelstirnfläche zum Arbeitstisch Oberfläche mm |
200-3000/4000 |
200-5000 |
|
Arbeitstisch |
|||
Arbeitsflächengröße (Breite ×Länge)mm |
3000×10000/12000/14000/16000/18000/20000 |
4000×10000/12000/14000/16000/18000/20000 |
5000×10000/12000/14000/16000/18000/20000 |
Tragfähigkeit des Arbeitstisches T/㎡ |
15T/㎡ |
||
Arbeitstisch-T-Nut (Größe × Abstand) |
36×250 | ||
Spindel |
|||
Form/Querschnitt des Stößels Abmessungen
|
Quadratisches Gleitkissen 500×500 |
Quadratisches Gleitkissen 610×610 |
|
Maximale Spindelgeschwindigkeit U/min |
4000/3500 |
2000/1500 |
|
Spindelleistung kW |
44/54 |
44/54 (51/68,4) |
|
Maximales Spindeldrehmoment (Dauerbetrieb/30 Min.) Nm |
1825/2242 |
1825/2242 (3250/4358) |
|
Spindelantriebsform |
Selbstgebautes Getriebe + Zweiganggetriebe |
||
Spindelkegelloch |
BT50 |
||
Werkzeugmagazin (Optionen) |
|||
Kapazität des Werkzeugmagazins T |
24/32/40/60 |
||
Max. Werkzeugdurchmesser (voll/leer) mm |
Φ125/230 |
||
Max. Werkzeuglänge mm |
350 |
||
Max. Werkzeuglänge kg |
25 |
||
Andere |
|||
Gesamtstromversorgung in kVA |
120 |
120 |
140 |
Maschinengewicht (inkl. Spannplattform) t |
125/140/155/170/185/200 |
130/150/170/190/210/230 |
160/180/200/220/240/260 |
Abmessungen der Werkzeugmaschine |
18000/20000/22000/24000/26000/28000×9000×8800 |
18000/20000/22000/24000/26000/28000×10000×8800 |
18000/20000/22000/24000/26000/28000×11500×1000 |
(L×B×H) mm |
|||
CNC-Steuerung |
SIEMENS 828D/FANUC 31i-MF |
SIEMENS 828D/FANUC 31i-MF |
SIEMENS 828D/FANUC 31i-MF |
