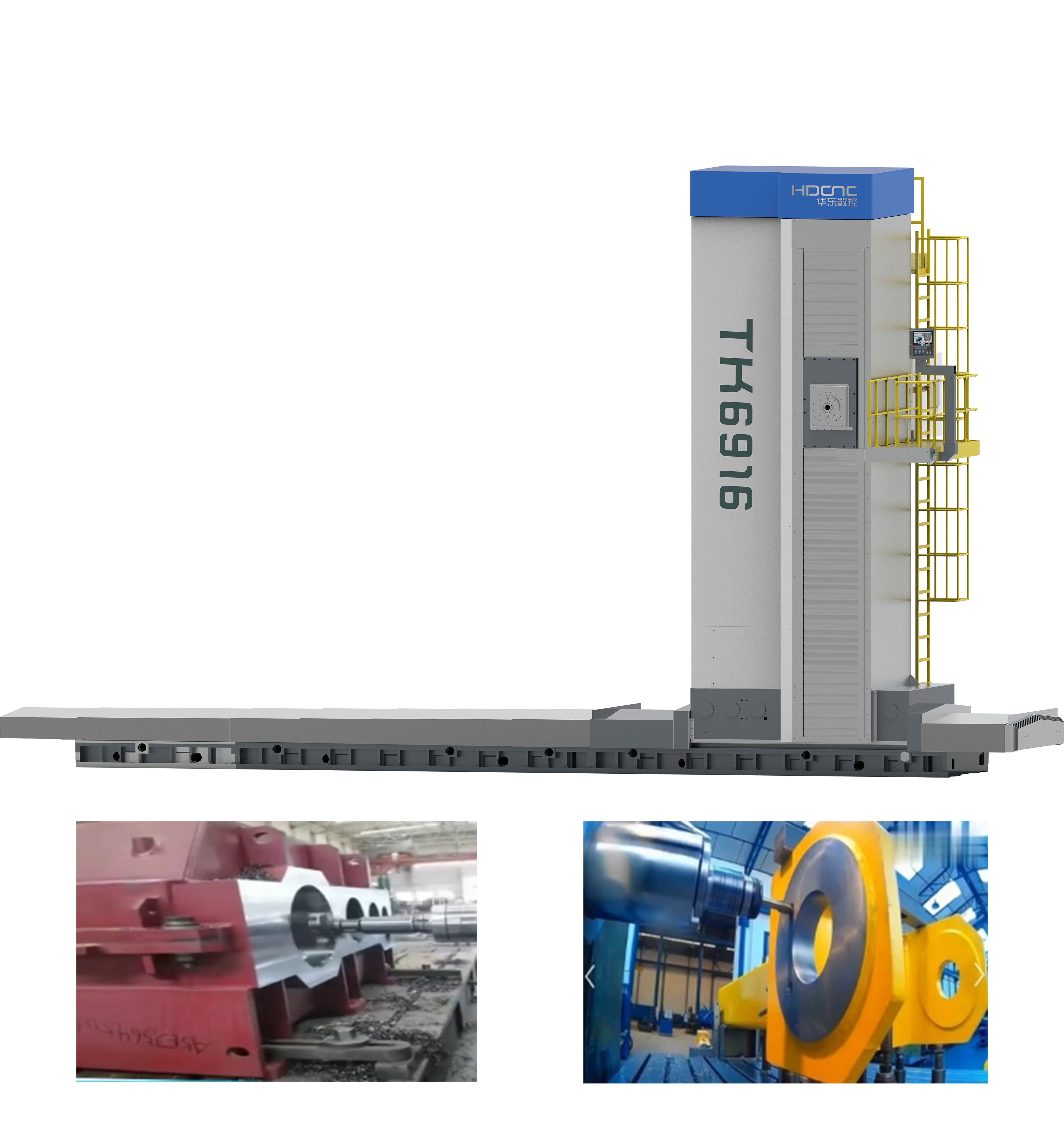

CNC-Bohr- und Fräsmaschine der TK69-Serie

Ⅰ.Strukturelle Eigenschaften

---

1. Statische Druckführungsschiene

2. Bettkörper mit hoher Steifigkeit, mehrere Stützen

3. Vollständig geschlossener Spindelkasten

4. Y-Achsen-Mutterdrehung

5. X-Achsen-Zahnstangenantrieb, kann zwischen einem Doppelmotor-Doppelzahnrad-Ausgleichsmechanismus oder einem Einzelmotor-Doppelzahnrad-Spielausgleichsmechanismus wählen. Das Hauptgetriebe und der Vierkantschieber führen den Vorschub synchron, mit hoher Geschwindigkeit, geringem Geräuschpegel und hohem Drehmoment. Gegengewichtsbalance aus Stahldrahtseil, fortschrittlicher und einzigartiger Balance-Hebepunkt

6. Die Führungsschiene der Bettsäule ist vollständig geschliffen und der quadratische Schieber ist an vier Seiten vollständig geschlossen und verfügt über einen eingebauten Ausgleichsmechanismus

7. Kann mit einem Hochdruck-Mittelauslass ausgestattet werden

8. Kann mit einem Werkzeugmagazin ausgestattet werden, um eine automatische Werkzeugwechselfunktion zu erreichen, und kann mit automatischen Greif- und automatischen Indexierungs-Zubehörköpfen ausgestattet werden

Ⅱ.Technische Parameter

---

Artikel/Modell	Einheit	TK6913	TK6916	TK6916G	TK6920	TK6920G
Spindelabschnitt
Durchmesser der Bohrachse	mm	Φ130	Φ160	Φ160	Φ200	Φ200
Durchmesser der Fräsachse	mm	Φ221,44	Φ320	Φ300	Φ320	Φ300
Spindelkegelloch		ISO50	ISO50	ISO50	ISO60	ISO60
Spindelgeschwindigkeit	U/min	1500	1500	3000	1500	3000
Verschiebbarer Kissenbereich	mm	420*460	480*520	480*520	480*520	480*520
Spindelleistung	kW	30	81	74	81	74
Maximales Drehmoment der Fräsachse	Nm	2200	14000	6000	14000	6000
Maximaler Vorschubwiderstand der Fräsachse	N	18000	40000	40000	40000	40000
Verarbeitungsumfang
Verfahrweg der X-Achse	mm	4000+1000*n	4000+2000*n	4000+2000*n	4000+2000*n	4000+2000*n
Verfahrweg der Y-Achse	mm	2000-4000	3000-6000	3000-6000	3000-6000	3000-6000
Verfahrweg der Z-Achse	mm	800	1200	1200	1200	1200
Verfahrweg der W-Achse	mm	700	1200	1200	1200	1200
Gesamtweg der Werkzeugaus- und -einfahrbewegung	mm	1500	2400	2400	2400	2400
Bewegungsgeschwindigkeit
Schnelle Bewegungsgeschwindigkeit der X/Y-Achse	mm/min	8000	8000	8000	8000	8000
Schnelle Bewegungsgeschwindigkeit der Z/W-Achse	mm/min	6000	6000	6000	6000	6000
Schneller Vorschub der X/Y-Achse	mm/min	1-6000	1-8000	1-8000	1-8000	1-8000
Vorschubgeschwindigkeit der Z/W-Achse	mm/min	1-4000	1-4000	1-4000	1-4000	1-4000
Genauigkeit
Positionierungsgenauigkeit der X/Y/Z/W-Achse	mm	0,02/1000	0,02/1000	0,02/1000	0,02/1000	0,02/1000
Wiederholgenauigkeit der X/Y/Z/W-Achse	mm	0.015	0.015	0.015	0.015	0.015

Ⅲ.Anwendungsindustrie

---
