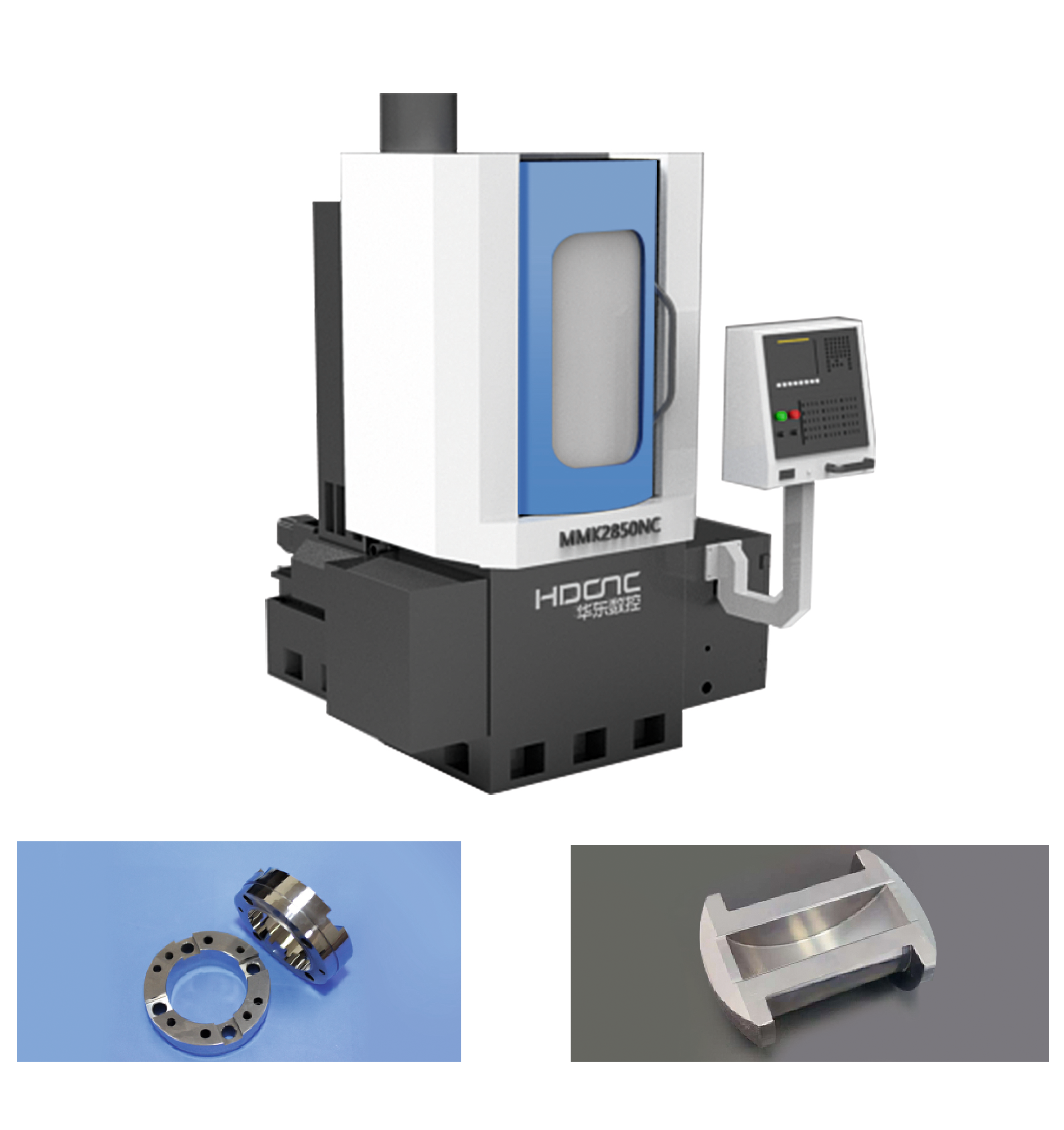

Präzisions-CNC-Vertikalschleifmaschine der MMK28-Serie mit Drehtisch
I. Zweck und Strukturmerkmale der Werkzeugmaschine
Die Präzisions-CNC-Konusschleifmaschine mit vertikaler Achse der Serie MMK28 ist eine hochsteife, CNC-servogesteuerte Präzisions-CNC-Konusschleifmaschine mit vertikaler Achse. Die Schleifkopfspindel ist vertikal angeordnet und der Arbeitstisch befindet sich am oberen Ende des Bettes. Der konstruktive Aufbau ist sinnvoll und kompakt und zeichnet sich durch hohe statische und dynamische Steifigkeit sowie hohe Präzision aus. Das ausgewählte Antriebssystem zeichnet sich durch eine gute dynamische Qualität, eine hohe Präzision der Betätigungselemente, eine gute Zuverlässigkeit und eine schnelle Reaktionsgeschwindigkeit aus. Diese Maschine besteht hauptsächlich aus dem Bett, der Säule, dem rotierenden Arbeitstisch (Drehtisch mit statischem Druck), der Schleifscheibenspindel, dem Schleifscheibenabrichter, dem Kühlsystem (einschließlich Filtervorrichtung), dem Schutzsystem, dem Hydrauliksystem und dem elektrischen System usw.
Diese Maschinenserie wird häufig bei der Präzisionsschleifbearbeitung rotierender Körperkomponenten in Branchen wie Windkraft, Wasserkraft, Lager und Halbleiter eingesetzt.
II. Wichtigste technische Parameter der Werkzeugmaschine
Artikel |
Einheit |
MMK2840NC |
MMK2850NC |
|
Tischdurchmesser |
mm |
φ400 |
φ500 |
|
Geschwindigkeit des hydrostatischen Tisches |
U/min |
40-140 |
||
Maximaler Abstand von der Unterseite der Schleifscheibe zur Tischoberfläche |
mm |
400 |
||
Hin- und Herbewegung |
Automatischer Vorschub |
mm/Storch |
0,005 ~ 12 |
|
Motorisierte Geschwindigkeit |
m/min |
0,5～1 |
||
Elektronischer Handrad-Mikrovorschub |
mm/div |
0.005 |
||
Schleifrad |
Schleifscheibengröße (Außendurchmesser x Dicke x Innendurchmesser) |
mm |
abhängig von der Art des Werkstücks |
|
Geschwindigkeit der Spindelfrequenzumwandlung |
U/min |
100-3600 |
||
Vertikale Bewegung |
Motorisierte Geschwindigkeit |
m/min |
0～1 |
|
Automatischer Vorschub |
mm/Storch |
0,001～0,05 |
||
Elektronischer Handrad-Mikrovorschub |
mm/div |
0.001 |
||
Rotarystoke ofvericl mil head |
Rotationshub |
±30° |
||
Verriegelungsmethode |
manuelle Verriegelung |
|||
Motor |
Spindelmotor |
kW |
5.5 |
|
Hydraulikpumpenmotor |
kW |
2.2 |
||
Tischdrehmotor |
kW |
1.5 |
||
Maximales Tischgewicht |
kg |
300 |
400 |
|
Bruttogewicht (ca.) |
kg |
2500 |
3000 |
|

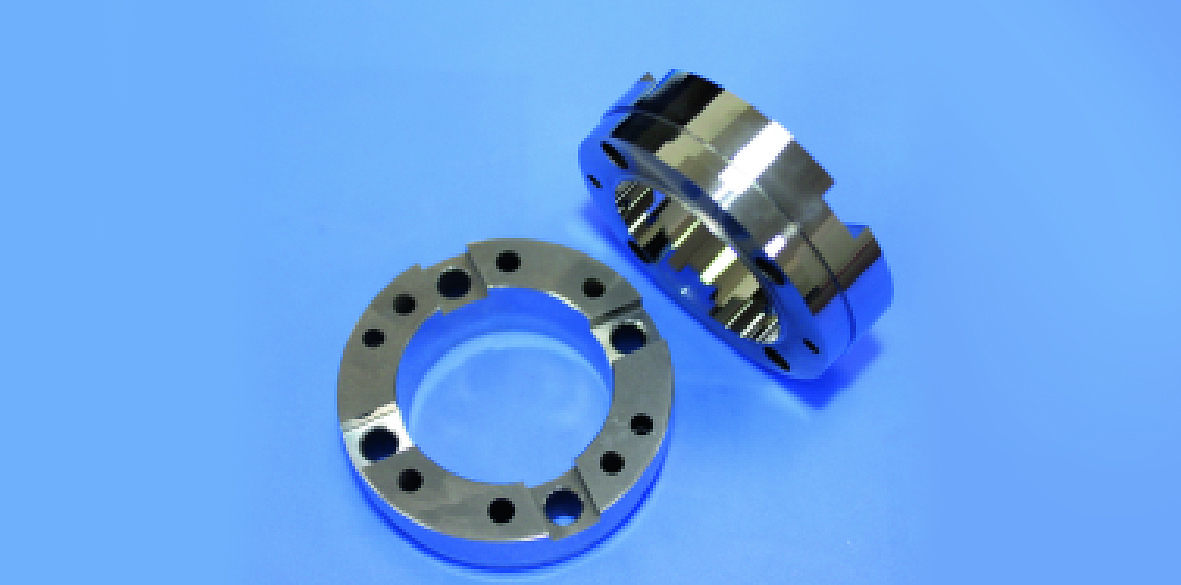

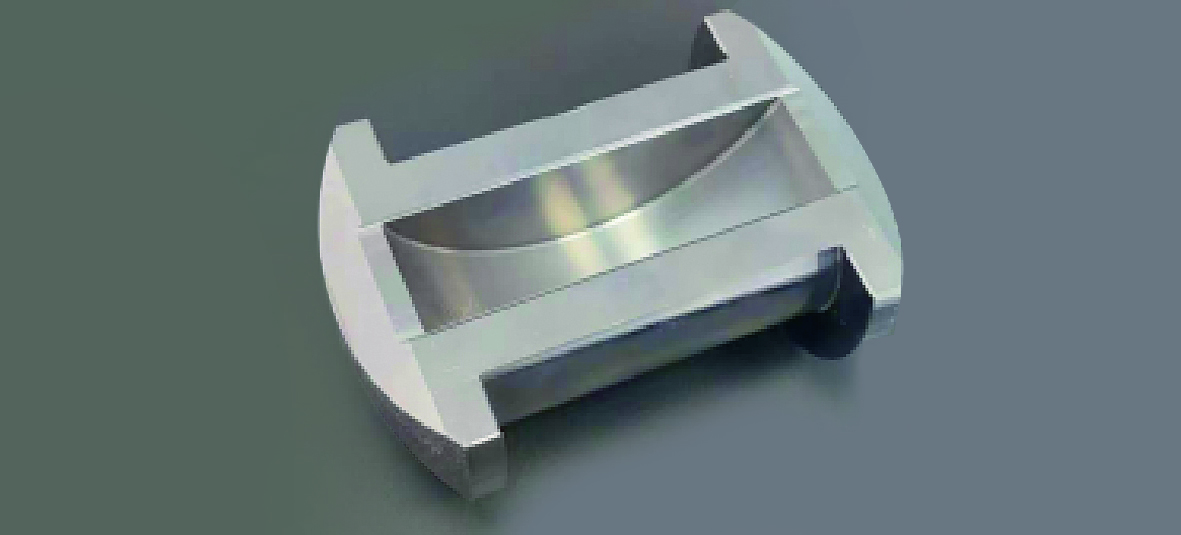

Ⅲ. Anwendungsfälle
