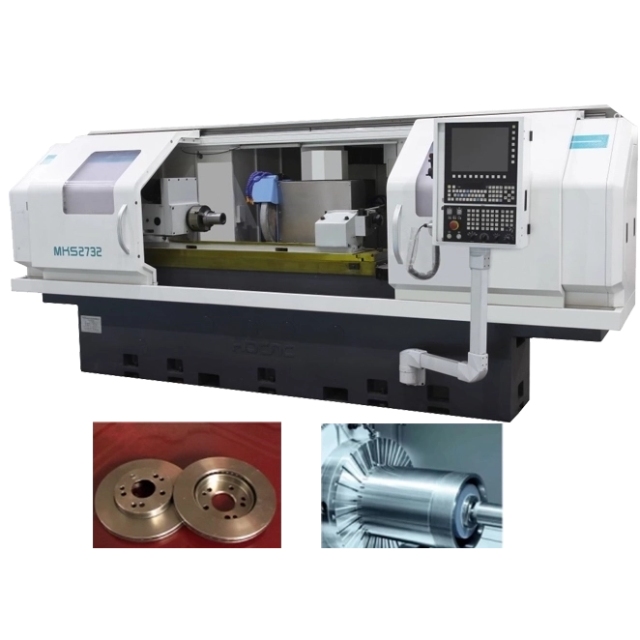

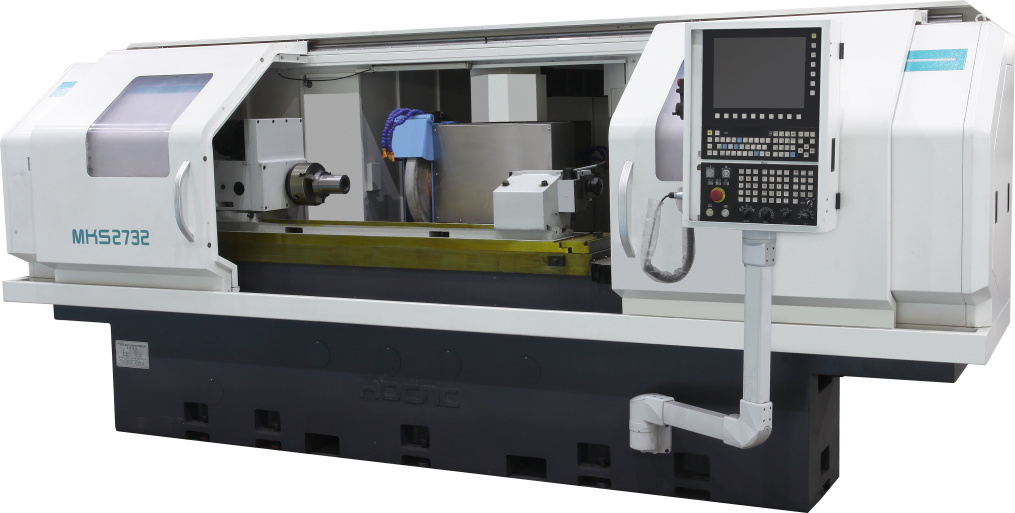

CNC-Präzisions-Verbundschleifmaschine der MKS27-Serie
HDCNC
I. Zweck und Strukturmerkmale der Werkzeugmaschine
1. Die Werkzeugmaschine verfügt über eine Verbundkastenstruktur mit hochfesten und spannungsarmen Gussteilen, geringer thermischer Verformung, hoher Genauigkeit und guter Stabilität.
2. Die Z-Achsen-Führungsschiene verwendet die Führungsschienentechnologie mit statischem Druck, die eine gute Steifigkeit aufweist und bei niedrigen Geschwindigkeiten nicht kriecht. Die X-Achse verwendet die importierte vorkomprimierte Linearführungsschienentechnologie, die eine große Tragfähigkeit, hohe Genauigkeit und ein empfindliches Ansprechverhalten aufweist.
3. Die äußere Rundschleifscheibenspindel ist mit einer importierten elektrischen Schleifspindel einer bekannten Marke ausgestattet, die gleichzeitig mit zwei äußeren Rundschleifscheiben mit hoher Steifigkeit und hohem Drehmoment ausgestattet werden kann. Die elektrische Innenschleifscheibenspindel ist mit einer bekannten inländischen Marke ausgestattet.
4. Der Spindelstock verfügt über eine hochpräzise Doppelzweck-Spindelstockstruktur, und der Reitstock verfügt über einen vorgepressten Lagerhecksitz, der eine gute Gesamtsteifigkeit und hohe Genauigkeit aufweist und für Präzisionsschleifprozesse geeignet ist
5. Der Werkzeugrevolver kann standardmäßig mit einem DDR-Drehtisch mit Direktantrieb und einem T4-Workstation-Drehtisch ausgestattet werden, der sowohl die Anforderungen an Steifigkeit als auch an Genauigkeit erfüllt.
6. Ausgestattet mit einem im Inland hergestellten Huazhong-CNC-System als Standard, stabiler Leistung, spezieller Schleifschnittstelle, bequemer Bedienung und hoher Kosteneffizienz. Es kann optional mit jedem namhaften importierten Schleifmaschinensystem auf dem Markt ausgestattet werden.
II. Wichtigste technische Parameter der Werkzeugmaschine
Artikel |
MKS2720×500 |
MKS2732×1000 |
Gesamtleistung |
||
Mittelhöhe |
180mm |
180mm |
Schleifdurchmesserbereich von zylindrischen Proben |
Ø8~Ø200mm |
Ø8~Ø320mm |
Maximale Schleiflänge der äußeren kreisförmigen Probe |
500 mm |
1000 mm |
Schleiflochbereich von Innenkreisproben |
Ø10~Ø80mm |
Ø10~Ø80mm |
Tiefe des Schleiflochs für innenrunde Proben |
125 mm |
125 mm |
Mindestvorschubgeschwindigkeit des Schleifscheibenständers |
0,0005 mm |
0,0005 mm |
Mindestvorschubgeschwindigkeit des Arbeitstisches |
0,001 mm |
0,001 mm |
Normale Vorschubgeschwindigkeit der Z-Achse |
10m/min |
10m/min |
Normaler Vorschub der X-Achse |
8m/min |
8m/min |
Präzisionsspindelstock |
Hochpräziser Doppelzweck Spindelstock |
Hochpräziser Doppelzweck Spindelstock |
Präzisions-Reitstock |
Position der vorgespannten Lager |
Position der vorgespannten Lager |
Rundschleifkopf (Standardkonfiguration) |
||
Marke |
Importierte elektrische Schleifspindel einer bekannten Marke |
Importierte elektrische Schleifspindel einer bekannten Marke |
Spezifikationen der Schleifscheibe (maximaler Außendurchmesser × Breite × Innendurchmesser) |
500×63×203(mm) |
500×63×203(mm) |
Kühlmethode |
Umlaufwasserkühlung |
Umlaufwasserkühlung |
Versiegelungsmethode |
Gasdichtung vorne |
Gasdichtung vorne |
Lineare Geschwindigkeit |
50 M/s |
50 M/s |
Innenschleifkopf (Standardkonfiguration) |
||
Marke |
Inländische bekannte Marken |
Inländische bekannte Marken |
Kühlmethode |
Umlaufwasserkühlung |
Umlaufwasserkühlung |
Versiegelungsmethode |
Gasdichtung vorne |
Gasdichtung vorne |
Spindelgeschwindigkeit |
30000 U/min (Standard) |
30000 U/min (Standard) |
Spezifikationen der Schleifscheibe (maximaler Außendurchmesser × Breite × Innendurchmesser) |
50×25×10(mm) |
50×25×10(mm) |
Werkzeugrevolver (B-Achse) |
||
Arbeitsplatz |
T4 (Standard) |
T4 (Standard) |
Turmantrieb |
Mechanischer Plattenspieler/DDR-Plattenspieler mit Direktantrieb |
Mechanischer Plattenspieler/DDR Plattenspieler mit Direktantrieb |
Drehwinkel (°) |
+30～-280 |
+30~-280 |
Positionierungsgenauigkeit des Drehtisches (') |
±5/±2,5 |
±5/±2,5 |
Kontrollmethoden |
Regelung im geschlossenen Regelkreis |
Regelung im geschlossenen Regelkreis |
