24T ATC |
Wrzecionowy system kontroli zapylenia kurtyny powietrznej |
Układ chłodzenia przedmiotu obrabianego |
Stół obrotowy CNC z równym podziałem |
Automatyczny układ smarowania |
Spiralne urządzenie do usuwania wiórów |
Usuwacz wiórów typu płytka łańcuchowa |
Integralna osłona |
Narzędzie i skrzynka z narzędziami |
Śruba fundamentowa i kliny poziomujące |
| Układ Siemens828D | 30/32/40 T ATC | Trójosiowa linijka kratowa | Urządzenie do oddzielania oleju |
| Urządzenie do ustawiania narzędzi | Skrzynia biegów ZF | Urządzenie do pomiaru przedmiotu obrabianego | Stół obrotowy 0,001° |

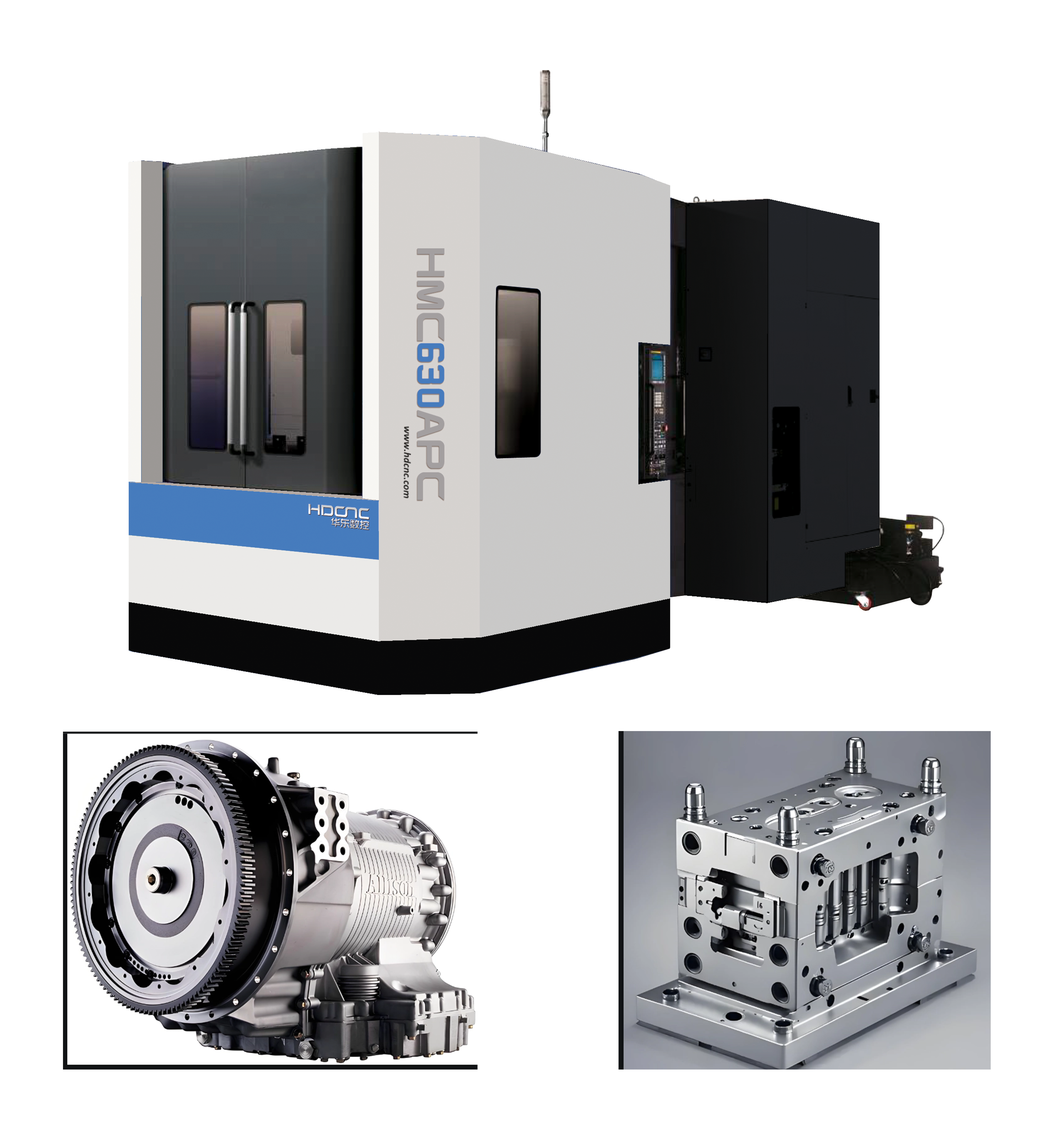

| Model | Jednostka | HMC630APC | HLC630SAPC | HMC800APC | HMC800SAPC | HMC1000SAPC |
| Przesuw kolumny (oś X) | mm | 1050 | 1050 | 1400 | 1600 | 1600 |
| Skok wrzeciona (oś Y) | mm | 900 | 750 | 1000 | 1000 | 1000 |
| Przesuw stołu (oś Z) | mm | 1020 | 900 | 1300 |
1000 | 1000 |
| Wrzeciono zwęża się do stołu | mm | 140-1160 | 130-1030 | 215-1515 |
200-1200 | 200-1200 |
| Środek wrzeciona do powierzchni stołu | mm | 100-1000 | 0-750 |
105-1105 |
40-1040 | 40-1040 |
| Szybka prędkość osi X | mm/mim | 36000 | 20000 | 36000 | 20000 | 20000 |
| Szybka prędkość osi Y | mm/mim | 36000 | 20000 | 36000 | 20000 | 20000 |
| Duża prędkość osi Z | mm/mim | 20000 | 20000 | 20000 | 20000 | 20000 |
| Prędkość skrawania w osi XYZ | mm/mim | 20000 | 10000 | 20000 | 10000 | 10000 |
| Rozmiar stołu | mm | 630*630 | 630*700 | 800*800 | 800*1000 | 1000*1000 |
| Nr tabeli | 2 | 2 | 2 | 2 | 2 | |
| Typ podziału tabeli | ° | 1 (0,001) | 1(0,001) | 1(0,001) | 1(0,001) | 1(0,001) |
| Maksymalny ciężar załadunku stołu | kg | 1200 | 950 | 2000 | 1500 | 1500 |
| Szczelina T bez*szerokości*odległości | mm | 18*5*125 | 18*5*125 | 22*5*160 | 22*5*200 | 22*5*200 |
| Zmień czas | s | 16 | 20 | 18 | 40 | 40 |
| Wrzeciono zwęża się do stołu | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | |
| Silnik wrzeciona | kw | 15/18,5 | 15/18,5 |
18,5/22 |
15/18,5 | 15/18,5 |
| Prędkość wrzeciona | obr./min | 20-6000 | 20-6000 | 20-6000 | 20-6000 | 20-6000 |
| Maksymalny moment obrotowy wrzeciona (ciągły/30 min) | Nm | 249/307 | 249/307 |
520/619 |
249/307 | 249/307 |
| Pociągnij kołek | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | MAS403 P50T-1 | |
| Dokładność pozycjonowania XYZ | mm | 0.01 | 0.018 | 0.01 | 0.018 | 0.018 |
| Powtarzalność XYZ, dokładność pozycjonowania | mm | 0.008 | 0.01 | 0.008 | 0.01 | 0.01 |
| Dokładność pozycjonowania B | ' | 4(15) | 15 | 4(15) | 15 | 15 |
| B powtarzalność dokładność pozycjonowania | ' | 1(6) | 4 | 1(6) | 4 | 4 |
| Pojemność | T | 40/60 | 32/40 |
40/60 | 30/32/40 | 30/32/40 |
| Maksymalna średnica narzędzia | mm | Φ125/250 | Φ125/Φ250 | Φ125/Φ250 | Φ125/Φ250 | Φ125/Φ250 |
| Maksymalna długość narzędzia | mm | 400 | 300 | 400 | 300 | 300 |
| Maksymalna waga narzędzia | kg | 25 | 18 |
25 | 18 | 18 |
| Zmień czas | s | 3.5 | 4.5 |
3.5 | 4.5 | 4.5 |
| Moc | KW | 50 | 45 | 50 | 50 | 60 |
| Maszyna przewymiarowana | mm | 7600*4200*3650 | 6500*4100*3450 |
8400*5000*3850 |
8000*5100*3550 | 8500*5600*3550 |
| Waga maszyny | kg | 22000 | 16000 | 28000 | 25000 | 26000 |
Rama drzwi kolumnowych, mechanizm skrzynkowy z podwójnymi ściankami, dobra sztywność, linia środkowa wrzeciona i druga środkowa szyna prowadząca kolumny leżą w tej samej płaszczyźnie, odkształcenie układu wrzeciona jest małe, wysoka dokładność przetwarzania.
Konstrukcja szyny prowadzącej o dużej rozpiętości, duża nośność, dobra ogólna sztywność maszyny
Wyposażony w precyzyjny stół obrotowy, odpowiedni do skrzyni torowej, podstawy maszyny, kolumny i innych części wielościennych, zacisk może zakończyć frezowanie, wytaczanie, wiercenie
